Cấu tạo máy nén khí trục vít

Những chú ý về 4 bộ phận trong cấu tạo máy nén khí trục vít

Cấu tạo máy nén khí trục vít gồm những gì? Những thông tin chi tiết về các bộ phận của máy nén khí trục vít có điểm gì đáng chú ý? Có thể thấy đó là những thắc mắc đối với những người đang sử dụng hoặc đang có nhu cầu mua máy nén khí trục vít.

Có thể thấy máy nén khí trục vít là một dòng máy nén riêng biệt của máy bơm hơi khí nén. Dòng máy nén khí này được ứng dụng phổ biến cho các hoạt động và các hệ thống khí nén lớn.

Để hiểu hơn về loại máy nén khí trục vít này cũng như cấu tạo máy nén khí trục vít, hôm nay Metrotech sẽ cung cấp những thông tin cần thiết nhất về cấu tạo máy nén khí trục vít và địa chỉ cung cấp uy tín nhất. Cùng nhau tìm lời giải đáp ngay dưới bài viết này nhé!

TÌM HIỂU SƠ LƯỢC VỀ MÁY NÉN KHÍ TRỤC VÍT

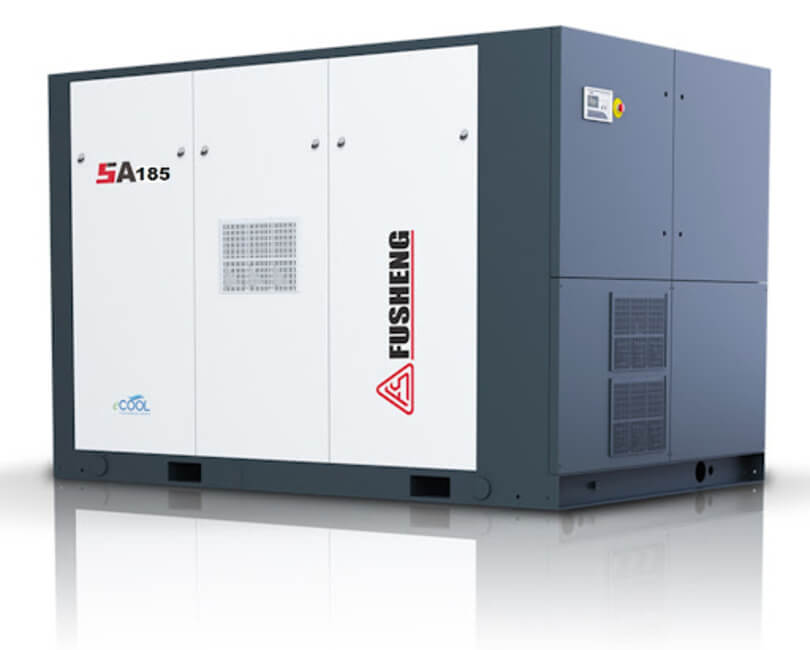

Tìm hiểu sơ lược về máy nén khí trục vít
Tìm hiểu sơ lược về máy nén khí trục vít

Máy nén khí trục vít là dòng máy nén khí hoạt động theo chuyển động tròn của trục vít. Nó gồm có 2 buli được nối vào 2 trục vít nhằm để ép khí vào trong thể tích nhỏ hơn, từ đó giúp làm tăng áp suất chất khí.

Máy nén khí trục vít hoạt động được dựa trên nguyên lý ăn khớp, trong quá trình ăn khớp này thể tích các buồng sẽ thay đổi. Nó gồm có 2 trục vít nhiều đầu mối răng ăn khớp, chúng sẽ quay ngược chiều với nhau.

Mỗi một trục dẫn động sẽ nhận truyền động từ động cơ sau đó truyền cho trục bị dẫn động qua một cặp bánh răng nghiêng. Không khí sẽ được hút từ đầu này rồi nén đẩy sang đầu kia của cặp trục.

Khe hở giữa 2 trục vít là phần chân răng của trục vít này cũng với đỉnh răng của trục vít kia và giữa đỉnh răng với xilanh vào khoảng từ 0.1 đến 0.4mm. Do đó, khi làm việc sẽ sinh ra ít lực ma sát, làm việc được êm ái và có tuổi thọ cao.

Máy nén khí trục vít được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau như:

  • Dùng để cung cấp khí nén cho nhiều ứng dụng trong công nghiệp, đặc biệt là trong những ngành công nghiệp nặng.
  • Tại những công trình xây dựng và những nơi chủ yếu là cung cấp nguồn năng lượng hoạt động cho các loại máy móc.
  • Cung cấp cho các loại máy móc và thiết bị sử dụng nguồn năng lượng khí có mức áp suất cao như búa khoan,…
  • Ứng dụng tại những cơ sở xử lý nước thải.

CẤU TẠO MÁY NÉN KHÍ TRỤC VÍT TRÊN THỊ TRƯỜNG HIỆN NAY

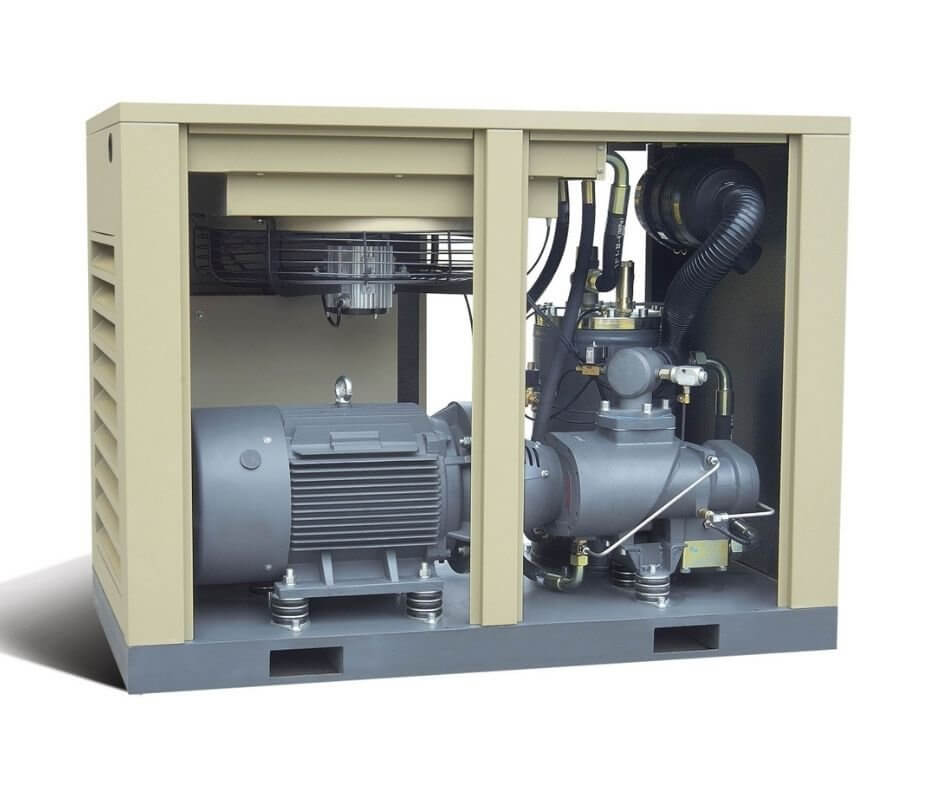

Cấu tạo máy nén khí trục vít trên thị trường hiện nay
Cấu tạo máy nén khí trục vít trên thị trường hiện nay

Như đã đề cập, máy nén khí trục vít là loại máy nén khí thể tích, thường được sử dụng phổ biến trong hệ thống vận chuyển thu gom không khí đồng hành ở các mỏ hoặc cung cấp khí nén cho các thiết bị đo và các thiết bị điều khiển tự động.

Cấu tạo máy nén khí trục vít tùy theo mỗi loại mà khác nhau hoặc tùy vào mỗi mẫu, thương hiệu. Tuy nhiên, nhìn chung cấu tạo máy nén khí trục vít đều bao gồm những bộ phận sau đây:

Bộ phận động cơ của máy nén khí trục vít

Động cơ chính được xem như là linh hồn của bất kỳ chiếc máy nén khí nào. Trong đó gồm có cụm đầu nén, motor điện và bộ coupling.

  • Cụm đầu nén bao gồm motor, dây đai, bánh răng và trục vít,… nhằm đảm nhiệm việc nén khí của máy.
  • Trục vít bao gồm 1 trục chính và 1 trục phụ, chúng có các rãnh răng ăn khớp với nhau và độ sai lệch số răng giữa 2 trục từ 1 đến 2 răng.
  • Motor điện và bộ coupling giúp chuyển hóa từ điện năng thành cơ năng. Hầu hết các loại máy nén khí trục vít đều sử dụng loại động cơ 3 pha.

Hệ thống van của máy nén khí trục vít

Đây là bộ phận không thể thiếu trong mỗi chiếc máy nén khí. Hệ thống van này sẽ bao gồm:

  • Van hút với nhiệm vụ là điều chỉnh lưu lượng của khí nén đầu vào.
  • Van một chiều tại đầu ra giúp khí chỉ có thể di chuyển theo chiều xác định.
  • Van chặn đầu giúp ngăn chặn trình trạng dầu tràn từ đầu nén khí qua motor khi máy nén khí trục vít không vận hành. Van này sẽ nằm ở dưới đáy của cụm đầu nén.
  • Van áp suất tối thiểu có chức năng gần như là van một chiều nhằm giúp duy trì áp suất tối thiểu tại bình dầu.
  • Van hằng nhiệt giúp điều tiết lượng dầu nhờn trên két làm mát.
  • Van điện từ thực hiện nhiệm vụ đóng và mở cổ hút.
  • Van an toàn đảm bảo cho máy nén khí trục vít được an toàn trước các sự cố như chập cháy từ nguồn điện.

Các bộ phận máy liên quan đến dầu nhờn.

  • Bình chứa dầu dùng để chứa dầu của máy.
  • Lọc tách dầu có vai trò giúp loại bỏ dầu máy ra khỏi khí nén và đảm bảo cho chất lượng của khí đầu ra.
  • Đường ống hồi dầu sẽ thu dầu phía dưới đáy có lọc tách dầu động lại ngay sau quá trình lọc tách.
  • Lọc dầu sẽ được lắp giữa bình dầu và trục vít để có thể lọc các cặn bẩn bị lẫn trong dầu.
  • Lọc sơ cấp hạn chế sự tác động của các loại bụi bẩn,… vào trong máy nén khí trục vít.

Hệ thống giải nhiệt cho máy của máy nén khí trục vít.

Khi hoạt động, máy nén khí trục vít sẽ sinh ra nhiệt làm nóng máy. Chính vì điều này, để đảm bảo vận hành của máy nén khí trục vít và các thiết bị sử dụng khí, máy nén khí trục vít bắt buộc cần phải có các bộ phận giải nhiệt và đảm bảo cho chúng hoạt động tốt.

  • Bộ giải nhiệt giảm nhiệt cho khí nén trước khi không khí ra khỏi bình chứa.
  • Két giải nhiệt dầu được đặt ngay cạnh bộ làm mát của máy nén khí trục vít để làm mát cho dầu và khí nén.
  • Quạt làm mát giúp thổi không khí xung quanh bộ làm mát dầu và khí nén.
  • Cảm biến nhiệt độ đo nhiệt độ máy nén khí trục vít và đưa ra các cảnh báo nếu như nhiệt độ đang ở mức quá cao.
  • Cảm biến quá tải (rơ le) được lắp đặt nhằm để bảo vệ máy nén khí trục vít khỏi những sự cố chập, cháy,…
  • Cảm biến áp suất điều khiển máy nén khí trục vít hoạt động trong giải áp suất định mức.
  • Ngoài ra, cấu tạo máy nén khí trục vít sẽ còn có nhiều bộ phận khác như công tác, màn hình điều khiển và vỏ máy,…

TÌM HIỂU CẤU TẠO MÁY NÉN KHÍ TRỤC VÍT KHÔNG DẦU VÀ CÓ DẦU

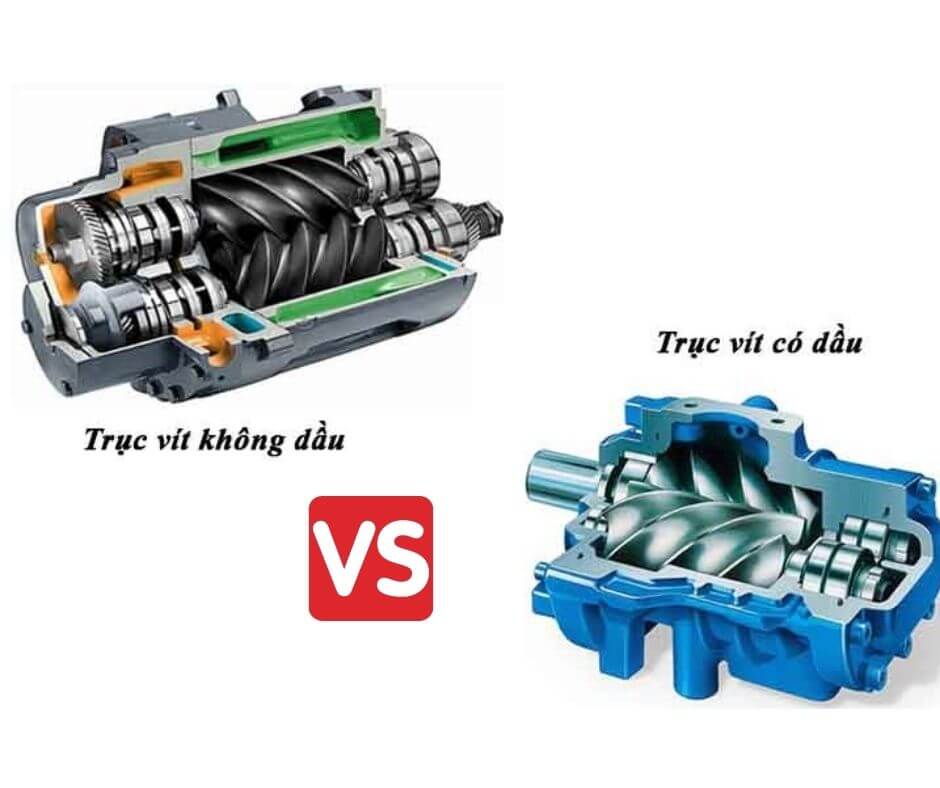

Tìm hiểu máy nén khí trục vít không dầu và có dầu
Tìm hiểu máy nén khí trục vít không dầu và có dầu

Cấu tạo máy nén khí trục vít loại không dầu

Một số hãng sản xuất có thể có nhiều thay đổi nhỏ trong cấu tạo máy nén khí trục vít không dầu và việc sắp xếp các bộ phận của máy, tuy nhiên nhìn chung thì máy nén khí trục vít không dầu có cấu tạo giống nhau về cơ bản. Cấu tạo máy nén khí trục vít này được hợp từ các bộ phận sau:

  • Động cơ chính
  • Bơm dầu, lọc dầu
  • Cấp nén khí thứ nhất và cấp nén thứ hai
  • Van của hút
  • Giải nhiệt trước, giải nhiệt sau và giải nhiệt dầu
  • Quạt giải nhiệt
  • Bảng thao tác vận hành
  • Van an toàn
  • Tủ điện điều khiển
  • Hộp bánh răng
  • Cửa đổ dầu
  • Dây đai truyền động
  • Chân đế máy
  • Thước đo dầu
  • Chân đế đỡ đầu máy

Cấu tạo máy nén khí trục vít loại có dầu

Máy nén khí trục vít có dầu thường sẽ được được ứng dụng rộng rãi hơn loại máy nén khí trục vít không dầu cả bởi chúng có nhiều ưu điểm vượt trội theo tính chất công việc. Cấu tạo máy nén khí trục vít không dầu này bao gồm như bộ phận như:

  • Lọc khí đầu vào của máy nén khí trục vít có dầu
  • Van cửa nạp
  • Phần đầu nén máy nén khí trục vít có dầu
  • Khoang truyền động
  • Động cơ chính
  • Bình tách dầu
  • Van áp suất tối thiểu
  • Quạt làm mát
  • Giàn giải nhiệt khí
  • Bộ tách nước
  • Van xả nước tự động
  • Van tổng của máy nén khí
  • Giàn làm mát dầu
  • Lọc tách dầu khí
  • Lọc dầu
  • Van hằng nhiệt

METROTECH – CHUYÊN CUNG CẤP MÁY NÉN KHÍ TRỤC VÍT UY TÍN

Trên đây là một số thông tin khái quát nhất về cấu tạo máy nén khí trục vít. Những mẫu máy nén khí trục vít hiện nay trên thị trường đang rất phổ biến với nhiều thương hiệu khác nhau như thương hiệu Kobelco, Fusheng, Puma, Compkorea,…

Do đó người dùng cần phải có sự lựa chọn thật cẩn thận nhất và am hiểu về cấu tạo máy nén khí trục vít để có được những mẫu máy nén khí trục vít phù hợp nhất. Hy vọng bài viết này đã giúp quý bạn đọc có thể hiểu hơn về dòng máy nén khí trục vít tiện dụng này cũng như cấu tạo máy nén khí trục vít.

Metrotech tự hào là một trong những điểm chuyên cung cấp các loại máy nén khí trục vít chất lượng, ngoài ra bạn còn được tư vấn miễn phí như về cấu tạo máy nén khí trục vít, cách thức hoạt động,…

Với nhiều năm kinh nghiệm trong nghề Metrotech luôn muốn cung cấp được những sản phẩm chất lượng nhất và làm hài lòng quý khách hàng, nếu có nhu cầu đặt mua máy nén khí trục vít cũng như các sản phẩm về dụng cụ thí nghiệm, máy đo môi trường, các loại thiết bị cơ khí,… Vui lòng liên hệ với Metrotech ngay để đặt hàng nhanh chóng cùng cơ hội nhận được ưu đãi hấp dẫn.
