Làm thế nào để sử dụng đồng hồ so đúng cách?

Hướng dẫn sử dụng đồng hồ so trong gia cơ khí chế tạo máy

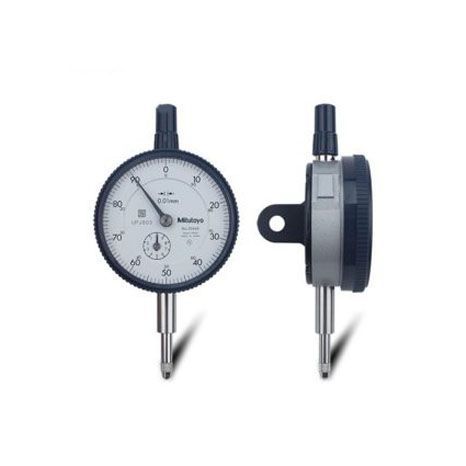

Tìm hiểu sơ lược về đồng hồ so

đồng hồ so
Đồng hồ so

Đồng hồ so là thiết bị đo cơ khí được sử dụng rất phổ biến và là dụng cụ không thể thiếu trong gia công cơ khí chế tạo máy.

Công dụng của đồng hồ so được dùng để đo độ thẳng, độ phẳng, độ đảo mặt đầu, đo độ đảo hướng kính của mặt trong, đo độ không song song của rãnh…vv..

Hoặc có thể được gắn vào đầu đo của thước đo cao hoặc các thiết bị khác.

Ngoài ra đồng hồ so còn có chức năng so sánh các vị trí với nhau hoặc với các điểm chuẩn có độ nhạy cảm cao, dùng để kiểm tra độ sai lệch hình dạng, hình học và vị trí của chi tiết như: độ côn, độ song song độ đảo, độ phẳng, độ không đồng trục, vuông góc. Giúp bạn đo chính xác và nhanh chóng nhất. Đồng hồ so được sử dụng nhiều trong các ngành công nghiệp, cơ khí, xây dựng, …

Cấu tạo của đồng hồ so.

Đồng hồ so thông thường được cấu tạo bao gồm: mặt số, kim, vít hãm., kim chỉ số vòng, thanh đo, đầu đo, ống dẫn hướng thanh đo, vỏ, vành và nhiều bộ phận khác.

Hướng dẫn sử dụng đồng hồ so

Hướng dẫn sử dụng đồng hồ so
Hướng dẫn sử dụng đồng hồ so

Chỉ với 2 bước này thì bạn đã có thể thực hiện sử dụng chiếc đồng hồ so này để phục vụ cho công việc của mình rồi. Tuy đơn giản, nhưng mà bạn cũng cần phải đáp ứng trọn vẹn nhất từng khâu và không nên bỏ qua bất kỳ khâu nào.

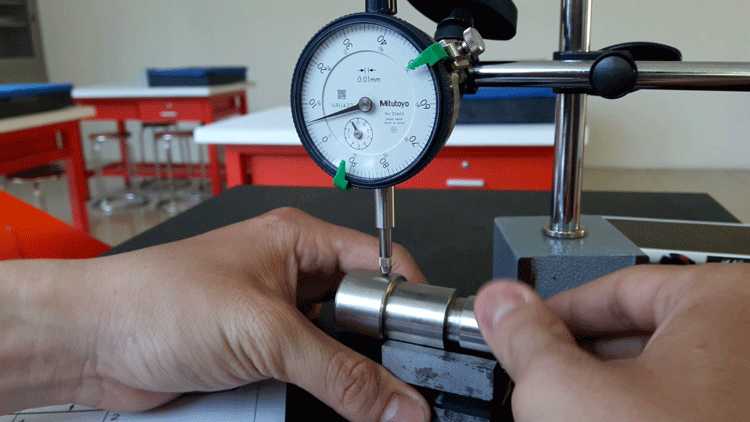

Cách đặt đồng hồ đo:

Khi sử dụng Đồng hồ so, trước hết phải gá lên giá đỡ vạn năng hoặc phụ kiện riêng. Tùy thuộc vào vị trí của chi tiết đo mà ta tiến hành điều chỉnh vị trí của đồng hồ đo thích hợp, thanh đo cần đặt vuông góc với bề mặt đo.

Điều chỉnh mặt số lớn cho kim đúng vị trí số “0”. Di chuyển đồng hồ tiếp xúc suốt trên bề mặt cần kiểm tra.

Cách đọc số:

Số nguyên mm được đọc theo kim chỉ số vòng trên thước nhỏ. Khi kim chỉ được 1 vạch thì thanh đo dịch chuyển 1mm. Phần trăm mm đọc theo kim chỉ trên kích thước lớn.

Ngoài ra với loại đồng hồ so điện tử thì giá trị đo được hiển thị ở dạng số trực tiếp và việc đọc giá trị đo trở nên rất đơn giản.

Các phương pháp đo khi đo bằng đồng hồ so.

Phương pháp đo so sánh:

Được sử dụng phổ biến hơn bởi những lý do sau: Do giới hạn đo của đồng hồ so nhỏ (0÷10 ;0÷5; 0÷2 mm) nên khi đo chi tiết có kích thước giới hạn lớn hơn giới hạn đo của đồng hồ thì ta phải dùng phương pháp đo so sánh với mẫu.

Trong sản xuất hàng khối để tăng tốc độ đo kiểm tra người ta cũng dùng phương pháp đo so sánh.

Cách đo so sánh: Ta kẹp đồng hồ đo trên đế , điều chỉnh theo khối căn mẫu có kích thước bằng kích thước danh nghĩa của chi tiết kiểm tra. Sau đó xác định sai lệch chi tiết tính toán kích thước thực của chi tiết theo dấu và trị số sai lệch.

Ưu điểm của phương pháp này là giảm sai số do điều kiện đo gây ra như :sai số do nhiệt độ, sai số do lực đo, sai số lắp ráp, sai số chế tạo và sai số chủ quan do người quan sát.

Phương pháp đo tuyệt đối

Cho đầu đo tiếp xúc với bàn máp, chỉnh đồng hồ đo chỉ số 0 sau đó đưa chi tiết vào đo. Số chỉ đồng hồ sẽ là kích thước tuyệt đối của chi tiết

Làm thế nào để sử dụng đồng hồ so đúng cách?

Làm thế nào để sử dụng đồng hồ so đúng cách?
Làm thế nào để sử dụng đồng hồ so đúng cách?

Để sử dụng đồng hồ so đúng cách bạn thực hiện các việc  sau:

  • Chuẩn bị không gian thực hiện đo, đồng hồ so và vật đo.
  • Kiểm tra tinh chỉnh đồng hồ so để chắc chắn đồng hồ hoạt động tốt.
  • Gắn cố định đồng hồ so và vật cần đo lên giá đỡ, điều chỉnh vòng hiện thị thang đo về chuẩn bị đo.
  • Điều chỉnh vật cần đo tiếp xúc đầu đo của đồng hồ so rồi giá trí trên kim vạch hoặc trên mặt hiển thị số. Nên thao tác đo 1 -3 lần để kết quả chính xác nhất.

Cách đọc đồng hồ so đơn giản và hiệu quả nhất

Metrotech xin gửi đến bạn đọc các bước để có thể đọc các thông số đồng hồ so đơn giản nhất

Đọc số đo: Phần số nguyên mm được đọc theo kim chỉ số vòng trên cây thước nhỏ. Khi phần kim chỉ được 1 vạch rồi thì thanh đo cần dịch chuyển 1mm. Phần trăm mm sẽ đọc theo kim chỉ ở mức kích thước lớn.

Đối với đồng hồ so điện tử, bạn chỉ cần đọc giá trị hiển thị trên màn hình LED nên sẽ vô cùng đơn giản

 Cách bảo quản:

– Khi sử dụng Đồng hồ so phải hết sức nhẹ nhàng, tránh va đập mạnh gây hỏng hóc thiết bị.

– Không dùng tay ấn vào que đo sẽ khiến thanh đo di chuyển mạnh và kết quả sẽ không chính xác.

– Không để đồng hồ so nơi ẩm ướt.

– Không nên tháo, lắp các mép của Đồng hồ so theo ý của mình.

Một số mẫu đồng hồ so chất lượng của thương hiệu Mitutoyo

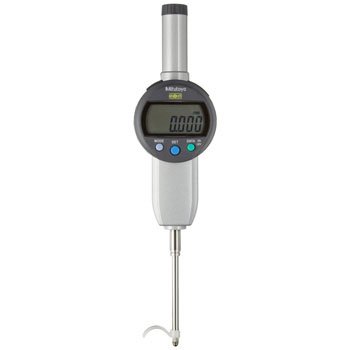

Đồng hồ so điện tử 543-490B – Mitutoyo

Đồng hồ so điện tử 543-490B – Mitutoyo
Đồng hồ so điện tử 543-490B – Mitutoyo

✅Đồng hồ so Mtitutoyo thực hiện đo lường dễ dàng và chính xác các khu vực hẹp hoặc lõm, cộng với đường kính trong và ngoài mà các chỉ số quay số không thể truy cập.

Đồng hồ Mitutoyo Cảm biến ABS tự động khôi phục lại kết quả đo cuối cùng khi bật

✅Với công nghệ ABSOLUTE Linear Encoder của Mitutoyo, kết quả đo đáng tin cậy hơn do có thể khử lỗi quá tốc độ

✅Tuổi thọ pin lên tới 7 000 giờ sử dụng liên tục chỉ với 1 viên pin

✅Được trang bị cổng đầu ra dữ liệu

✅Màn hình LCD lớn, cỡ chứ lớn gấp 1.5 lần bình thường phục vụ việc đọc số liệu trở nên dễ dàng hơn

✅Màn hình có thể xoay 330°.

✅Dải đo : 0 – 50.8mm

✅Độ phân giải : 0.001mm

✅Độ chính xác : 0.005mm

✅Đường kính trục: ø8mm

✅Lực đo: 2.3N hoặc nhỏ hơn

✅Bảo hành 12 tháng.

✅GIÁ: 8.273.000₫

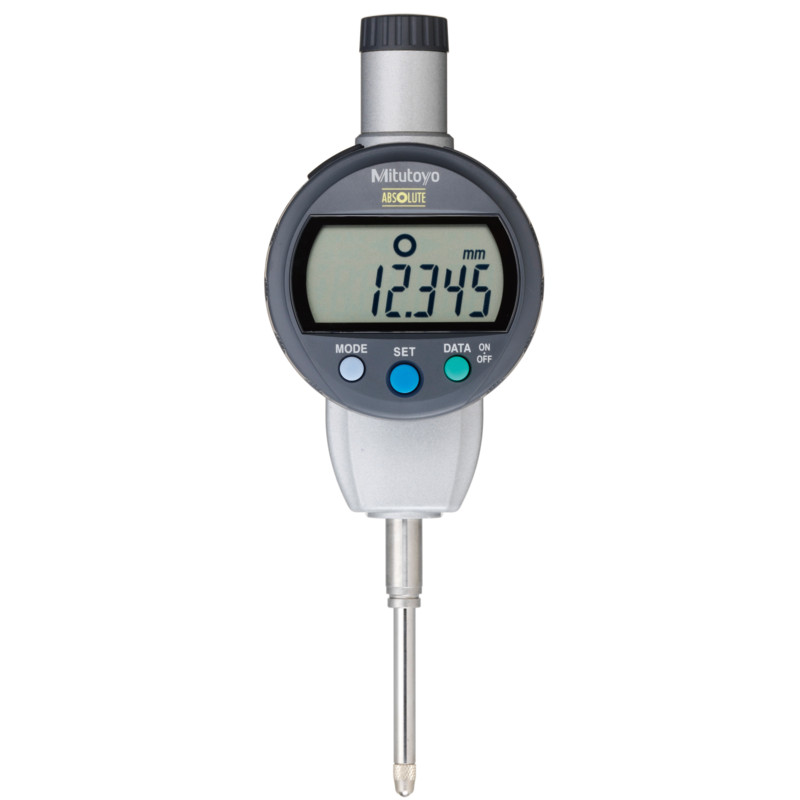

Đồng hồ so điện tử 543-470B – Mitutoyo

Đồng hồ so điện tử 543-470B – Mitutoyo
Đồng hồ so điện tử 543-470B – Mitutoyo

✅Đồng hồ so  Mtitutoyo thực hiện đo lường dễ dàng và chính xác các khu vực hẹp hoặc lõm, cộng với đường kính trong và ngoài mà các chỉ số quay số không thể truy cập.

✅Đồng hồ Mitutoyo Cảm biến ABS tự động khôi phục lại kết quả đo cuối cùng khi bật

✅Tương tự kích thước cho các chỉ số quay số Series 2.

✅Nhỏ gọn như các chỉ số quay số Series 2 tiêu chuẩn.

✅Màn hình LCD lớn, dễ đọc.

✅Có thể thực hiện đánh giá GO / ± NG bằng cách đặt giới hạn dung sai trên và dưới. Kết quả phán đoán (GO / ± NG) có thể được hiển thị trong các ký tự kích thước đầy đủ.

✅Số dương / âm tính do chuyển động lên / xuống của trục chính có thể được bật.

✅Tính toán nội bộ sử dụng công thức đơn giản của [F (x) = Axe)] có sẵn

✅Sử dụng bộ mã hóa tuyến tính ABSOLUTE, ID-C luôn hiển thị trục chính “Vị trí tuyệt đối” từ nguồn gốc khi bật nguồn. Tốc độ phản hồi không giới hạn cũng giúp loại bỏ các lỗi quá tốc độ.

✅Mặt chỉ báo ID-C có thể xoay 330 ° đến một góc thích hợp để dễ đọc.

✅Với đầu ra dữ liệu SPC.

✅Khoảng đo : 0 – 25.4mmĐộ chia: 0.001mm

✅Cấp chính xác: 0.003mm

✅Lưng phẳng

✅Bảo hành 12 tháng.

✅GIÁ: 7.259.000₫

Đồng hồ so Mitutoyo – 513-444-10E

Đồng hồ so Mitutoyo – 513-444-10E
Đồng hồ so Mitutoyo – 513-444-10E

✅Đồng hồ so chân gập 513-444-10E (1.6mm x 0.01) được thiết kế và lắp ráp bằng các nguồn vật liệu hợp kim đặc biệt với chất lượng cao, giúp mang lại cho sản phẩm độ bền bỉ và cứng cáp chắc chắn, giúp hạn chế được các tác nhân gây hư hỏng thường gặp đối với các các sản phẩm đồng hồ đo cùng loại trên thị trường.

✅Bộ đo cơ khí cao cấp giúp đem lại độ chính xác hoàn hảo với khả năng đo đúng tới ±10µm

✅Sản phẩm có cách sử dụng rất dễ dàng và đơn giản, hệ thống đo có độ nhạy tốt giúp dễ dàng nhận biết được những thay đồi dù là rất nhỏ trên các bề mặt vật liệu cần đo đạc

✅Nhờ vào kích thước nhỏ gọn của sản phẩm giúp thực hiện các thao tác đo lường ở các môi trường có không gian hẹp và lõm vẫn có thể diễn ra một cách thuận tiện và chính xác

✅Mặt kính với độ cứng và bền chắc chắn giúp đem lại khả năng chống nước, chống trầy xước và chống bụi, giúp kéo dài tuổi thọ sản phẩm.

✅Cấu trúc không ly hợp để đảo chiều tự động hướng đo.

✅Dải đo: 1.6mm

✅Độ phân giải: 0.01mm

✅Độ chính xác: ±10µm

✅Hệ đơn vị: mét

✅GIÁ: 2.604.000₫

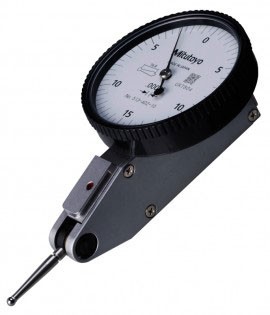

Đồng hồ so chân gập 513-402-10E – Mitutoyo

Đồng hồ so chân gập 513-402-10E – Mitutoyo
Đồng hồ so chân gập 513-402-10E – Mitutoyo

✅Đồng hồ so chân gập Mtitutoyo thực hiện đo lường dễ dàng và chính xác các khu vực hẹp hoặc lõm, cộng với đường kính trong và ngoài mà các chỉ số quay số không thể truy cập.

✅Đồng hồ Mitutoyo có cấu trúc không ly hợp để đảo chiều tự động hướng đo.

✅Một mảnh bezel và thiết kế pha lê với O-ring cung cấp khả năng chống nước và bụi.

✅Mặt đồng hồ tinh thể phẳng không bị lóa có lớp phủ chống trầy xước giúp đồng hồ so chân gập có thể tiếp xúc với nhiều môi trường va chạm.

✅Độ nhạy cao và phản ứng nhanh chóng vì vòng bi đá quý.

✅Cung cấp điểm tiếp xúc cacbua tiêu chuẩn.

✅Phạm vi đo: 0-0.03 inch

✅Độ chia: 0.0005 inch

✅Độ chính xác: ±0.0005 inch

✅Lực đo 0.3N hoặc thấp hơn

✅Bảo hành 12 tháng.

✅GIÁ: 1.882.000₫

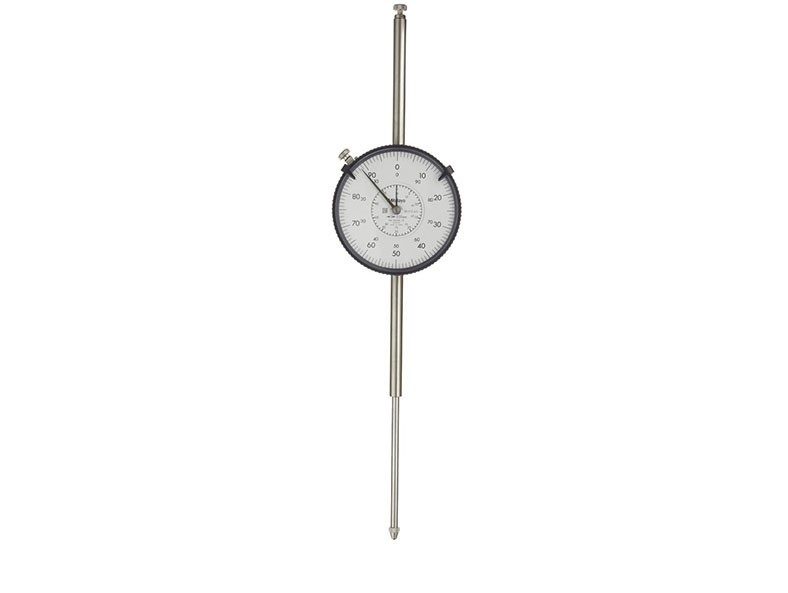

Đồng hồ so cơ khí 0-100mm/0.01mm Chống sốc – 3062S-19 – Mitutoyo

Đồng hồ so cơ khí 0-100mm/0.01mm Chống sốc – 3062S-19 – Mitutoyo
Đồng hồ so cơ khí 0-100mm/0.01mm Chống sốc – 3062S-19 – Mitutoyo

✅Dải đo: 0-100mm (1mm)

✅Độ phân giải: 0.01mm

✅Độ chính xác: ± 0.050mm

✅Khoảng đọc trên mặt đồng hồ: 0-100

✅Đường kính trục: 8mm

✅Hệ đơn vị: mét

✅Đồng hồ so cơ Mitutoyo 3062S-19 được làm bằng chất liệu cứng cáp, chịu được va chạm giúp sản bền lâu, chống mài mòn sau thời gian sử dụng.

✅Đầu đo được phủ lớp chống mài mòn giúp kéo dài tuổi thọ của sản phẩm và không làm suy giảm độ chính xác theo thời gian.

✅Mặt đồng hồ cứng chống bể, chống trầy xước, trong veo giúp dễ đọc kết quả chính xác.

✅Với thiết kế nhỏ gọn dễ dàng mang theo sử dụng hoặc cất khi không sử dụng.

✅Thao tác dễ dàng và thích hợp với điều kiện khí hậu Việt Nam.

✅Kết quả được hiển thị trên mặt đồng hồ với độ chính xác cao giúp người sử dụng dễ dàng đọc kết quả và làm việc hiệu quả nhanh chóng hơn.

✅Khi sử dụng phải có giá đỡ giữ cố định đồng hồ.

✅GIÁ: 5.348.000₫

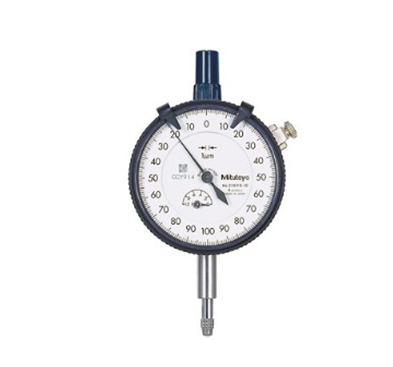

Đồng hồ so cơ khí 0-1mm/0.001mm – 2109S-10 – Mitutoyo

Đồng hồ so cơ khí 0-1mm/0.001mm - 2109S-10 - Mitutoyo
Đồng hồ so cơ khí 0-1mm/0.001mm – 2109S-10 – Mitutoyo

✅ Bề mặt đồng hồ so được phủ lớp chống trầy xước, bám dính.

✅ Khả năng chống sốc (Shockproof )

✅Trục chính (spindle) và bạc dẫn hướng (stem) được làm bằng Inox, và được tôi cứng, để tăng tuổi thọ của dụng cụ.

✅Các chi tiết lớn còn lại như bộ khung, núm khóa xoay…được làm bằng Inox, chống mài mòn và biến dạng.

✅Đầu đo bằng carbide, tiếp xúc trực tiếp với đối tượng cần đo, chống mài mòn.

✅Khoảng đo : 0~1mm

✅Giá trị vạch chia nhỏ nhất : 0.001mm

✅Giá trị khi kim đồng hồ quay 1 vòng : 0.2mm

✅Độ chính xác : ± 0.005mm

✅Đọc mặt đồng hồ : 0-100-0

✅Lực đo : ≤ 1.5N

✅1.143.000₫

Đồng hồ so cơ khí 0-30mm/0.01mm Chống sốc – 2052S-19 – Mitutoyo

Đồng hồ so cơ khí 0-30mm/0.01mm Chống sốc – 2052S-19 – Mitutoyo
Đồng hồ so cơ khí 0-30mm/0.01mm Chống sốc – 2052S-19 – Mitutoyo

✅ Bề mặt đồng hồ so được phủ lớp chống trầy xước, bám dính.

✅Khả năng chống sốc (Shockproof )

✅Trục chính (spindle) và bạc dẫn hướng (stem) được làm bằng Inox, và được tôi cứng, để tăng tuổi thọ của dụng cụ.

✅Các chi tiết lớn còn lại như bộ khung, núm khóa xoay…được làm bằng Inox, chống mài mòn và biến dạng.

✅Đầu đo bằng carbide, tiếp xúc trực tiếp với đối tượng cần đo, chống mài mòn.

✅Phạm vi đo: 0-30mm (chống sốc)

✅Độ chia: 0.01mm

✅Độ chính xác: ±25μmGIÁ: 1.859.000

Giá đồng hồ so Mitutoyo tại Metrotech

Metrotech là trang thương mại điện tử chuyên bán đồng hồ so Mitutoyo với giá hợp lý và chất lượng được đảm bảo. Chúng tôi nhập hàng trực tiếp từ nhà sản xuất không qua trung gian nên đảm bảo hàng chính hãng và giá đồng hồ so Mitutoyo tốt nhất.

Giá đồng hồ so Mitutoyo giao động tuỳ theo loại đồng hồ, hiện tại chúng tôi đang cung cấp rất nhiều loại đồng hồ so khác nhau. Giá đồng hồ so Mitutoyo giao động từ 500.000VNĐ đến gần 8.000.000VNĐ tùy theo từng dòng đồng hồ. Do đó để biết chính xác giá bán của đồng hồ so Mitutoyo thì các bạn có thể liên hệ với chúng tôi để báo giá cụ thể dòng đồng hồ so Mitutoyo mà bạn lựa chọn nhé.
