Máy đo độ dày kim loại và những lưu ý khi sử dụng sản phẩm

Máy đo độ dày kim loại là một trong những thiết bị kỹ thuật kiểm tra không phá hủy khi sử dụng công nghệ phản xạ sóng siêu âm, chúng thường hoạt động bằng cách đo chính xác thời gian sóng âm được tạo ra bởi đầu dò siêu âm truyền qua chiều dày của các vật liệu cần đo.

Đa phần, bất kỳ vật liệu kỹ thuật thông thường nào cũng đều có thể dùng để đo độ dày bằng siêu âm được như: Kim loại, vật liệu tổng hợp, gốm, và thuỷ tinh hay những loại vật liệu không có từ tính như: Kính hoặc nhựa…

Các vật liệu này thường không thể đo bằng siêu âm bao gồm các vật liệu như: Gỗ, giấy, bê tông và sản phẩm bọt vì chúng có cấu trúc không ổn định.

Ngoài ra, máy đo độ dày kim loại bằng siêu âm luôn hoàn toàn là không phá huỷ, không cần cắt hoặc phân đoạn.

SÓNG SIÊU ÂM LÀ GÌ?

Sóng siêu âm chính là một trong những năng lượng âm ở tần số cao hơn giới hạn mà con người có thể nghe được. Sóng siêu âm có thể được tạo trên dải băng tần vô cùng rộng. Đa phần, loại âm thanh nghe thấy được phải xuất hiện ở dải tần số thấp với giới hạn > 20000 chu kỳ/giây (20 Kilohertz).

Phần lớn việc kiểm tra sóng siêu âm được thực hiện ở trong dải tần số dao động từ 500 KHz cho đến 20 MHz. Tuy nhiên, một số thiết bị đo chuyên dụng còn có thể sử dụng các tần số thấp hơn lên đến 50KHz hay thấp hơn, hoặc thậm chí có khi còn lên tới 225 MHz. Do vậy, dù ở bất kỳ tần số nào sóng siêu âm cũng có thể truyền qua môi trường không khí hay các vật kim loại theo định luật cơ bản vật lý về sóng.

NGUYÊN TẮC HOẠT ĐỘNG CỦA MÁY ĐO ĐỘ DÀY KIM LOẠI

Nguyên tắc hoạt động của máy đo độ dày vật liệu kim loại thường được áp dụng bằng cách đo chính xác với thời gian sóng âm được tạo ra bởi phần đầu dò siêu âm truyền qua độ dày của các vật cần đo. Khi đó sóng âm sẽ phản xạ từ mặt phân cách giữa 2 vật liệu khác nhau, do đó việc kiểm tra sẽ được thực hiện từ một bên theo kỹ thuật xung vọng, thiết bị chuyên dụng đo số đo thời gian truyền vào vật cần đo và phản xạ mặt đáy sau đó quay lại phần đầu dò.

Máy đo độ dày vật liệu kim loại thường sẽ được lập trình với vận tốc âm trong vật liệu cùng chiều dày vật liệu được tính bằng công thức toán học đơn giản là T = (V) x (t/2). Đa phần mọi vật liệu đều truyền sóng âm với những vận tốc khác nhau, chúng thường nhanh hơn so với vật liệu cứng và chậm hơn nếu tiếp xúc với vật liệu mềm hơn. Chính vì vậy, mà vận tốc có thay đổi đáng kể so với nhiệt độ.

Đầu dò của máy đo độ dày này sẽ bao gồm biến áp điện tử, máy siêu âm chiều dày kim loại này được kích hoạt bởi xung lực điện ngắn tạo ra xung sóng âm. Do vậy, khi sóng âm truyền vào chi tiết kiểm tra đến khi đập vào mặt đáy hay mặt phân cách khác phản xạ trở lại đầu dò. Đầu dò sẽ tự động chuyển năng lượng âm thành năng lượng điện. Thời gian truyền có thể lên đến khoảng vài phần triệu giây.

Đầu dò thường sẽ có nhiều loại khác nhau để có thể phù hợp với từng trường hợp đo, cụ thể như sau:

  • Đầu dò tiếp xúc: Đầu dò thường sẽ được sử dụng phổ biến nhất, đầu dò sẽ tiếp xúc trực tiếp với các vật liệu kim loại cần đo.

  • Đầu dò trễ: Thường được sử dụng để đo những vị trí khó tiếp cận trong quá trình đo.

  • Đầu dò nhúng: Chúng được sử dụng để đo những sản phẩm chuyển động dây chuyền, phép đo quét…

  • Đầu dò kép: Loại đầu dò này thưởng được sử dụng chủ yếu để đo ở các bề mặt thô ráp và ăn mòn.

Nguyên tắc hoạt động của máy đo độ dày kim loại
Nguyên tắc hoạt động của máy đo độ dày kim loại

ỨNG DỤNG VƯỢT TRỘI CỦA MÁY ĐO ĐỘ DÀY KIM LOẠI TRONG NGÀNH CÔNG NGHỆ

Dưới đây sẽ là một số ứng dụng vượt trội của dụng cụ đo dộ dày kim loại trong công nghệ mà bạn không nên bỏ qua:

  • Công nghiệp xử lý bề mặt.

  • Công nghiệp ô tô, sản xuất xe hơi, sửa chữa xe.

  • Chế tạo bồn chứa, vận hành bồn bể.

  • Lò hơi áp lực, bồn áp lực, bình áp lực.

  • công nghiệp chế tạo máy.

  • Xây dựng cầu đường.

  • Công nghiệp hóa chất, dầu khí.

  • Xây lắp đường ống.

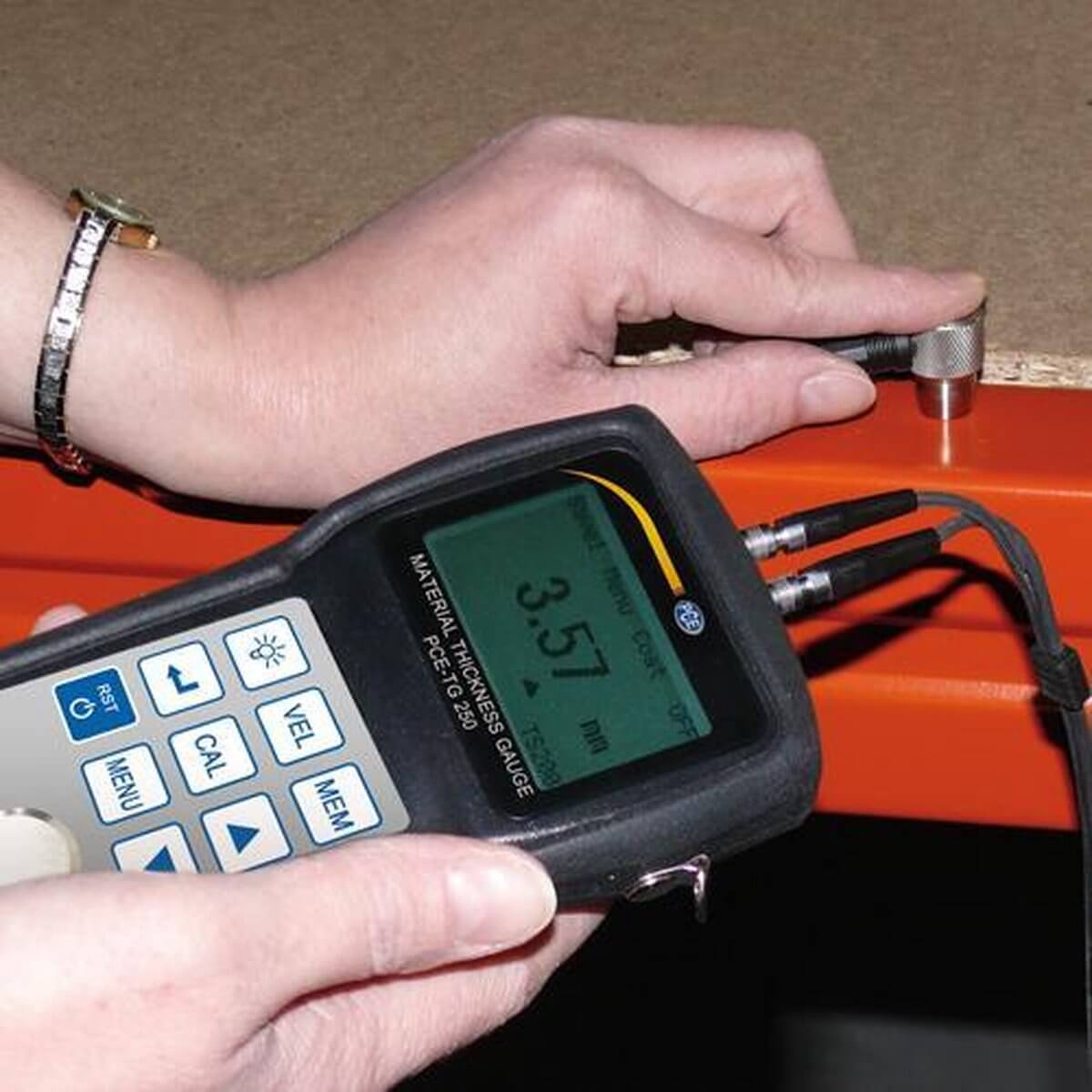

ứng dụng vượt trội của máy đo dộ dày kim loại trong công nghệ
Ứng dụng vượt trội của máy đo dộ dày kim loại trong công nghệ

MỘT SỐ LƯU Ý KHI SỬ DỤNG MÁY ĐO ĐỘ DÀY KIM LOẠI BẰNG SIÊU ÂM

  • Mỗi vật liệu đều sẽ khác nhau, do vậy việc chọn vận tốc sóng âm khác nhau.

  • Sóng âm có thể truyền trong môi trường Rắn – Lỏng – Khí.

  • Sóng siêu âm thường sẽ truyền dẫn trong môi trường vật liệu rắn cứng tốt hơn vật liệu mềm.

  • Người dùng cần phải uôn luôn phải hiệu chuẩn máy trước khi đo.

  • Nên chuyển vật liệu phải thay đổi bước sóng âm thanh.

  • Vogel Germany sẽ cung cấp cho bạn các chứng chỉ chất lượng, chứng chỉ xuất xưởng.

​GỢI Ý CHO BẠN TOP 3 MÁY ĐO ĐỘ DÀY VẬT LIỆU BÁN CHẠY NHẤT HIỆN NAY

Máy đo chiều dày vật liệu PCE-TG 250

Máy đo chiều dày vật liệu PCE-TG 250 (dùng sóng siêu âm tần số 5MHz) là một trong những thiết bị rất dễ sử dụng và cho ra các phép đo vô cùng chính xác về độ dày vật liệu. Vận tốc âm thanh của thiết bị thường được sử dụng để điều chỉnh hay dùng cho thiết bị này, Chúng còn làm cho việc đo lường các vật liệu khác nhau như thép, nhôm, thủy tinh và nhựa tiêu chuẩn. Ngoài ra, thiết bị này còn có thể thực hiện đo cho bề dày bể, ống và vật liệu khác nhau.

Đặc điểm nổi bật của máy:

  • Bộ nhớ kết quả đọc: 500 kết quả

  • Tự động tắt sau hơn 3 phút khi không hoạt động máy.

  • Thiết bị còn có thể điều chỉnh vận tốc âm thanh để đo các vật liệu khác nhau.

  • Có cảnh báo giới hạn đo.

  • Chuẩn tại 1 hoặc 2 điểm.

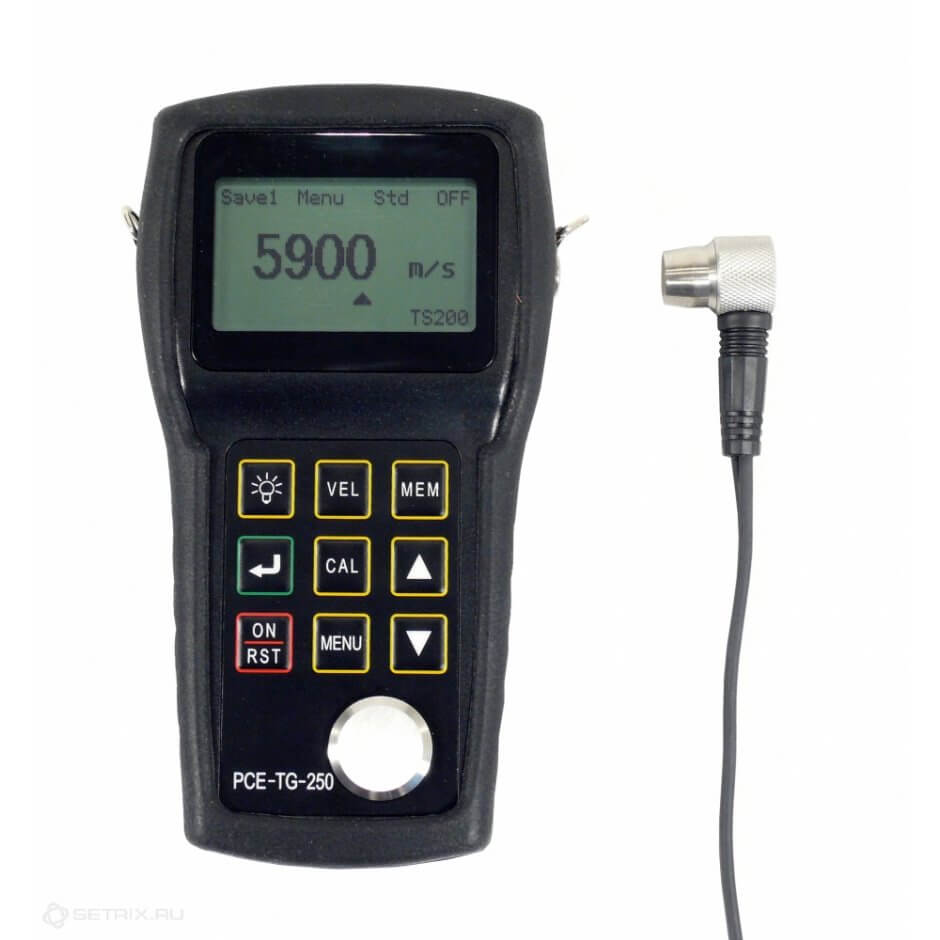

Máy đo chiều dày vật liệu PCE-TG 250
Máy đo chiều dày vật liệu PCE-TG 250

Máy siêu âm độ dày vật liệu PCE-TG100

PCE – TG100 là một trong số máy siêu âm đo độ dày vật liệu được ưa chuộng nhất, chúng thường sử dụng để xác định độ dày của kim loại, thủy tinh, nhựa và các vật liệu đồng nhất khác chỉ trong vài giây. Ngoài ra, máy còn có thể đo độ dày của tường hoặc các vật liệu khác nhau.

Đặc điểm nổi bật của Máy siêu âm độ dày vật liệu PCE-TG100

  • Thiết bị có đầu đo cảm biến 5 MHz ( có thể đo lên đến 400°C)

  • Độ phân giải 0.1mm

  • Màn hình hiển thị 4 chữ số LCD

  • Có hiển thị mức pin

  • Tự động hiệu chỉnh

  • Tấm hiệu chuẩn bằng thép 3.0 mm

  • Màn hình nền sáng

Máy siêu âm độ dày vật liệu PCE-TG100
Máy siêu âm độ dày vật liệu PCE-TG100

Máy đo độ dày kim loại Huatec TG 2910

Máy đo độ dày kim loại TG-2910 là một trong những thiết bị được sản xuất bởi thương hiệu Huatec. Máy còn có thể được sử dụng để đo chiều dày ăn mòn và bình áp lực, nồi hơi, bể chứa dầu, thiết bị hóa chất. Hơn hết, chúng còn được sử dụng trong ngành công nghiệp dầu khí, đóng tàu, nhà máy điện và sản xuất máy.

Đặc tính kỹ thuật của máy:

  • Hãng sản xuất: Huatec

  • Loại máy: Máy đo chiều dày kim loại

  • Phạm vi đo (mm): 225mm

  • Vận tốc sóng âm (m/s): 9000

  • Độ chính xác: 0.5%

  • Độ hiển thị: 0.01

  • Nhiệt độ vật đo: 45

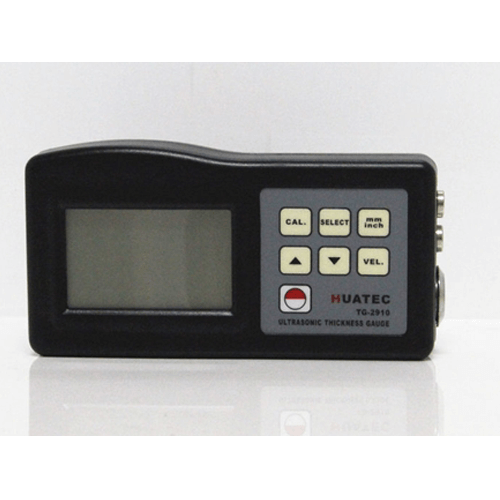

Máy đo độ dày kim loại Huatec TG 2910
Máy đo độ dày kim loại Huatec TG 2910
