Tìm hiểu về cách sử dụng Ampe kìm

Tìm hiểu chi tiết về những cách sử dụng Ampe kìm

Ampe kìm (tiếng anh là Clamp Meter) hay còn gọi là đồng hồ đo Ampe là dòng sản phẩm hiện đại giúp cho việc đo các dòng điện có cường độ lớn một cách đơn giản và an toàn. Nhờ đó thiết bị này đã được sử dụng một cách rộng rãi trong các công việc kiểm tra, sửa chữa điện và có thể được xem như là một thiết bị không thể thiếu.

Nếu bạn đang tìm hiểu cho mình thông tin hoặc cách sử dụng của dòng sản phẩm này thì sau đây của METROTECH về cách sử dụng Ampe kìm là bài viết dành cho bạn.

Xem thêm:

Ampe kìm 3266td

KHÁI NIỆM CỦA AMPE KÌM

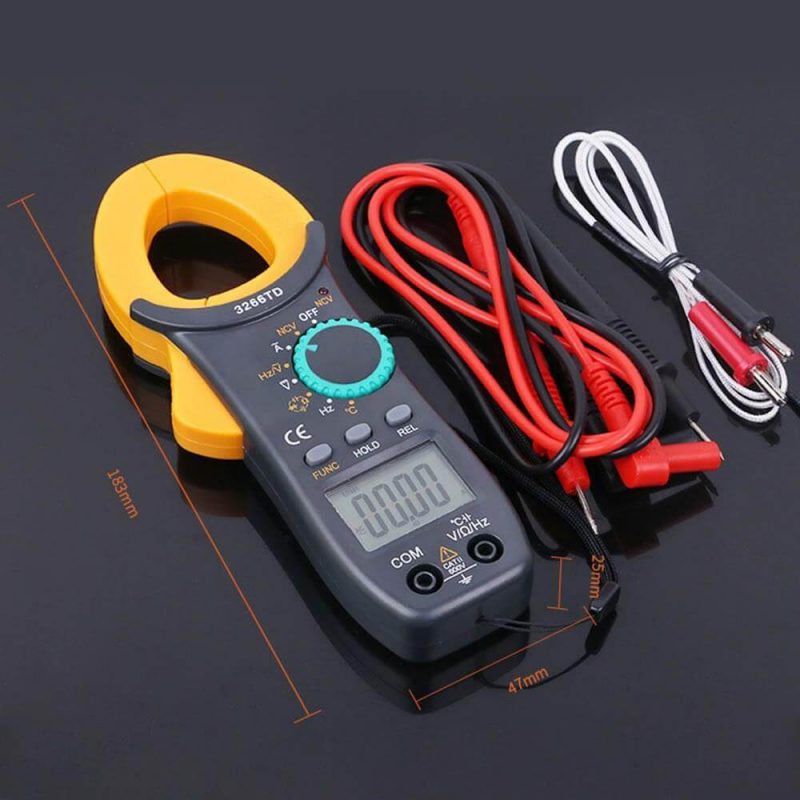

Khái niệm của Ampe kìm
Khái niệm của Ampe kìm

Đúng với tên gọi của chính nó, Ampe kìm có một đầu kẹp tương tự như chiếc kìm mà chúng ta thường thấy. Đầu kẹp này dùng để kẹp qua các dây dẫn điện để có thể xác định một cách gần như hoàn toàn chính xác giá trị dòng điện trong mạch.

Tương tự như một chiếc đồng hồ vạn năng, Ampe kìm cũng có hai dạng hiển thị là số và dạng kim.

Các dòng đồng hồ đo Ampe ngày nay còn được nhà sản xuất trang bị thêm nhiều tính năng khác ngoài đo dòng điện như: Kiểm tra đi-ốt, thông mạch, hay đo tụ, điện trở, và nhiệt độ…

Do được tích hợp rất nhiều tính năng đo điện thông dụng, ngày nay một số chuyên viên kỹ thuật điện còn sử dụng đồng hồ kẹp thay cho cả đồng hồ VOM.

NGUYÊN LÝ HOẠT ĐỘNG CỦA AMPE KÌM

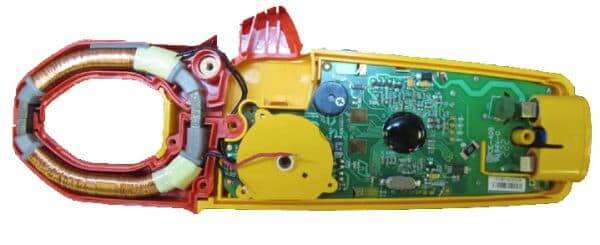

Nguyên lý hoạt động của Ampe kìm
Nguyên lý hoạt động của Ampe kìm

Ampe kìm dòng AC

Đây có thể được coi là tính năng chính của dòng thiết bị này. Để có thể đo được đòng điện đang chạy trong mạch, đồng hồ Ampe sẽ hoạt động trên nguyên lý cảm ứng điện từ.

Bên trong phần vỏ của kìm kẹp có chứa một cuộn dây được quấn xung quanh khung sắt, kẹp kìm quanh dây dẫn để đo biến thiên trong mạch rồi từ đó xác định được giá trị dòng điện trong mạch.

Ampe kìm dòng DC

Đối với dòng điện DC từ trường sinh ra sẽ không biến thiên nên không thể đo được dòng điện DC nếu được cấu tạo bằng cuộn dây như trên.

Trong trường hợp này, Ampe kìm sẽ phải được thiết kế dựa trên hiệu ứng Hall và sử dụng cảm biến Hall để tính toán ra thông số mà dòng điện DC trong mạch cần đo.

Nhờ vào nguyên lý hoạt động này mà Ampe kìm cho phép đo dòng điện một cách nhanh chóng và an toàn hơn so với dùng đồng hồ vạn năng vì không cần thiết phải kết nối trực tiếp đến mạch điện.

TOP SẢN PHẨM BÁN CHẠY

CÁCH SỬ DỤNG AMPE KÌM

Cách sử dụng Ampe kìm
Cách sử dụng Ampe kìm

Cách sử dụng Ampe kìm để đo dòng điện

Cách sử dụng Ampe kìm để đo dòng điện gồm 5 bước như sau:

Bước 1: Trong bất cứ một trường hợp nào, bước đầu tiên và quan trọng nhất trước khi bắt đầu đi vào bước hướng dẫn sử dụng đó là phải có một thiết bị phù hợp.

Nếu nhu cầu sử dụng không quá khắc khe bạn có thể tham khảo một số dòng Ampe kìm giá rẻ nhưng vẫn phải đảm bảo chất lượng, không nên mua các dòng sản phẩm có giá quá rẻ có thể mang lại hiệu quả không cao.

Bước 2: Xác định đoạn dây dẫn cần đo

Bước 3: Chuyển nắm vặn sang chức năng (A) để đo dòng điện

Bước 4: Kẹp kìm vào đoạn dây dẫn cần đo

Bước 5: Đọc giá trị hiển thị trên màn hình

Việc chọn dải đo đóng một vai trò vô cùng quan trọng ảnh hưởng trực tiếp đến độ chính xác của phép đo. Chọn dải đo quá lệch với ứng dụng cần đo cũng sẽ làm phép đo thiếu độ chính xác (Đối với các Ampe kìm dạng kim)

Mẹo: Chọn dải đo lớn nhất để có thể ước chừng khoảng giá trị đo, sau đó điều chỉnh lại sao cho dải đo để về gần với giá trị đo để đạt độ chính xác cao nhất.

Lưu ý rằng:

  • Chỉ có kẹp vào dây đơn thì Ampe kìm mới nhận được giá trị đo (Kẹp vào một dây đôi thông thường thiết bị sẽ hiển thị giá trị không được chính xác hoặc không hiển thị giá trị)
  • Giá trị dòng điện đo bằng Ampe kìm thường chỉ có tính tương đối không đạt độ chính xác cao
  • Để có thể đo được dòng điện đang chạy trong dây dẫn, chuyển thang đo về ACA cần lưu ý khi đo dòng điện cao hơn mức phạm vi đã chọn sẽ có thể làm hỏng thiết bị.
  • Ngoài ra, dây dẫn cần đo cần phải có mức điện áp thấp hơn 600V vì thiết bị không thể đọc dòng điện trên dây dẫn đang chạy với điện áp rất cao

Tuy nhiên đây là những lưu ý dành cho các bạn mới bắt đầu làm quen với thiết bị đang sử dụng những thiết bị đo cũ hay các thiết bị đo có giá thành rẻ chất lượng chưa cao.

Những sản phẩm đạt chất lượng hiện nay có độ an toàn và chính xác cao khi sử dụng giúp việc thực hiện phép đo một cách nhanh hơn mà còn an toàn hơn không sử dụng khi bị hỏng, hay cháy, nổ khi để nhầm thang đo.

Cách sử dụng Ampe kìm để đo điện áp

Bước 1: Cắm qua đo màu đen vào đầu COM (-), que đỏ vào lỗ (V/Ohm)

Bước 2: Điều chỉnh thang đo bằng nút RANGE (Chọn lựa thang đo gần với giá trị thực tế ước tính để đạt được độ chính xác cao nhất)

Bước 3.1: Sử dụng phím SELECT để điều chỉnh điện áp muốn đo AC hoặc DC

Bước 3.2: Kết nối que đo màu đỏ của đồng hồ về phía hướng cực dương (+) và que đo màu đen về phía cực âm (-) theo chiều dòng điện trong mạch thí nghiệm.

Bước 4: Đọc kết quả hiển thị

Cách sử dụng Ampe kìm để đo tụ điện

Bước 1: Chuyển chế độ đo của thiết bị sang đo tụ

Bước 2: Trên một số dòng đồng hồ đo Ampe sẽ có nút REL. Nút này giúp loại bỏ điện dung của dây đo để cho ra kết quả đo đạt độ chính xác cao (đặc biệt cần thiết khi đo các tụ nhỏ). Giữ hai đầu que đo tách nhau và nhấn nút REL

Bước 3: Kết nối que đo vào hai chân của tụ điện và đọc kết quả hiển thị

*Kết quả hiển thị

– Trường hợp 1: Nếu kết quả hiển thị nằm trong dải đo của thiết bị, Ampe kìm sẽ hiển thị giá trị trên màn hình

– Trường hợp 2: Nếu màn hình hiển thị OL (1) giá trị nằm ngoài dải đo (2) tụ điện bị lỗi

Cách sử dụng Ampe kìm để đo điện trở

Việc đo đồng hồ điện trở bằng Ampe kìm số cũng tương tự giống như đo bằng VOM số.

Cách sử dụng Ampe kìm để đo nhiệt độ

Bước 1: Để đo được nhiệt độ bạn sẽ cần sử dụng hai que đo nhiệt độ (Thông thường sẽ được cung cấp kèm với các máy có tính năng này)

Bước 2: Chuyển về thang đo nhiệt độ trên thiết bị

Bước 3: Cho que đo tiếp xúc với nguồn nhiệt cần đo và độc giá trị nhiệt độ

CẤU TẠO CỦA AMPE KÌM

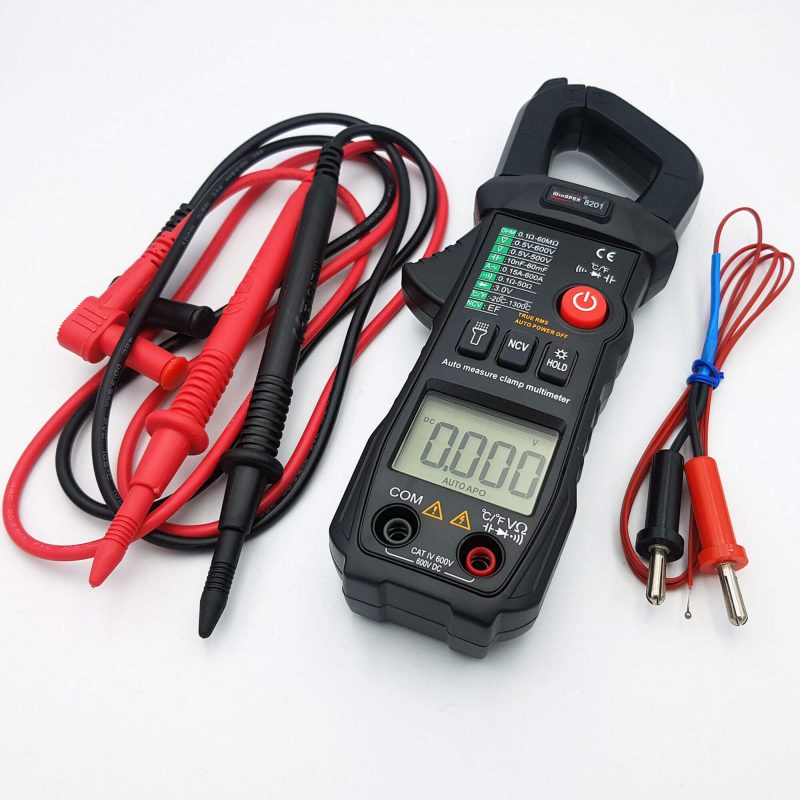

Cấu tạo của Ampe kìm
Cấu tạo của Ampe kìm

Thông thường, một chiếc Ampe kìm sẽ có cấu tạo như dưới đây:

1. Cảm biến kẹp để đo dòng điện

2. Miếng chắn tay (ngăn cho cơ thể con người tiếp xúc với cảm biến)

3. Nút HOLD: Giúp giữ kết quả đo được chính xác

4. Công tắc xoay

5. Màn hình

6. Nút đèn nền

7. Nút Min – Max

8. Nút khởi động

9. Nút Zero: Loại bỏ bù trừ trong phép đo của dòng điện 1 chiều.

10. Cần nhả hàm.

11. Dấu căn chỉnh hàm kẹp

12. Giắc cắm đầu vào

13. Giắc cắm OHM

14. Giắc cắm đầu vào của đầu dò linh hoạt

ĐIỀU CẦN LƯU Ý KHI DÙNG AMPE KÌM

Điều cần lưu ý khi dùng Ampe kìm
Điều cần lưu ý khi dùng Ampe kìm

– Kiểm tra để kim chỉ thị về vạch số 0 trước khi đo.

– Không được mắc trực tiếp hai chốt của Ampe kìm vào 2 cực trong nguồn điện tổng.

– Nếu dùng đầu dò linh hoạt đi cùng Ampe, cần mắc chốt (+) của Ampe kìm vào phía cực dương nguồn điện.

– Luôn giữ ngón tay ở sau hàng rào xúc giác của Ampe kìm.

– Đặt mắt vào đúng vị trí khi đọc thông số.

Để có được kết quả đo dòng điện một cách chính xác, kỹ sư, công nhân ngành điện cần phải nắm rõ được cách sử dụng Ampe kìm.

Khi làm việc, bạn cũng nên cẩn trọng vì chút sai sót nhỏ sẽ có thể dẫn đến chập cháy thiết bị điện, từ đó gây nguy hại cho bản thân cùng mọi người xung quanh.
