Đồng hồ vạn năng là gì? Hướng dẫn cách sử dụng đồng hồ vạn năng chính xác nhất

Đồng hồ vạn năng là gì? Hướng dẫn cách sử dụng đồng hồ vạn năng chính xác nhất

Đồng hồ điện năng là thiết bị đo lường được sử dụng rất nhiều trong lĩnh vực điện, điện tử. Nhìn bên ngoài thì có vẻ khá đơn giản trong việc sử dụng, cũng như việc đọc kết quả, nhưng hầu hết những ai mới tiếp cận lại khá lúng túng trong việc thao tác và xem kết quả. Bài viết hôm nay, hãy cùng METROTECH tìm hiểu đồng hồ vạn năng cũng như cách sử dụng đồng hồ vạn năng đơn giản mà chính xác nhất nhé.

Đồng hồ vạn năng là gì?

Đồng hồ vạn năng là gì?
Đồng hồ vạn năng là gì?

Đồng hồ vạn năng là thiết bị đo lường điện có nhiều chức năng, nhỏ gọn dùng cho đo kiểm tra mạch điện hoặc mạch điện tử.

Đồng hồ vạn năng có các chức năng chính : Đo điện trở, đo điện áp DC, đo điện áp AC và đo dòng điện, kiểm tra thông mạch và tiếp giáp bán dẫn của mạch điện.

Ưu điểm: đo nhanh, kiểm tra được nhiều loại linh kiện, thấy được sự phóng nạp của tụ điện, nhỏ gọn dễ dàng di chuyển.

Nhược điểm : đồng hồ này có hạn chế về độ chính xác và có trở kháng thấp khoảng 20K/Vol do vây khi đo vào các mạch cho dòng thấp chúng bị sụt áp

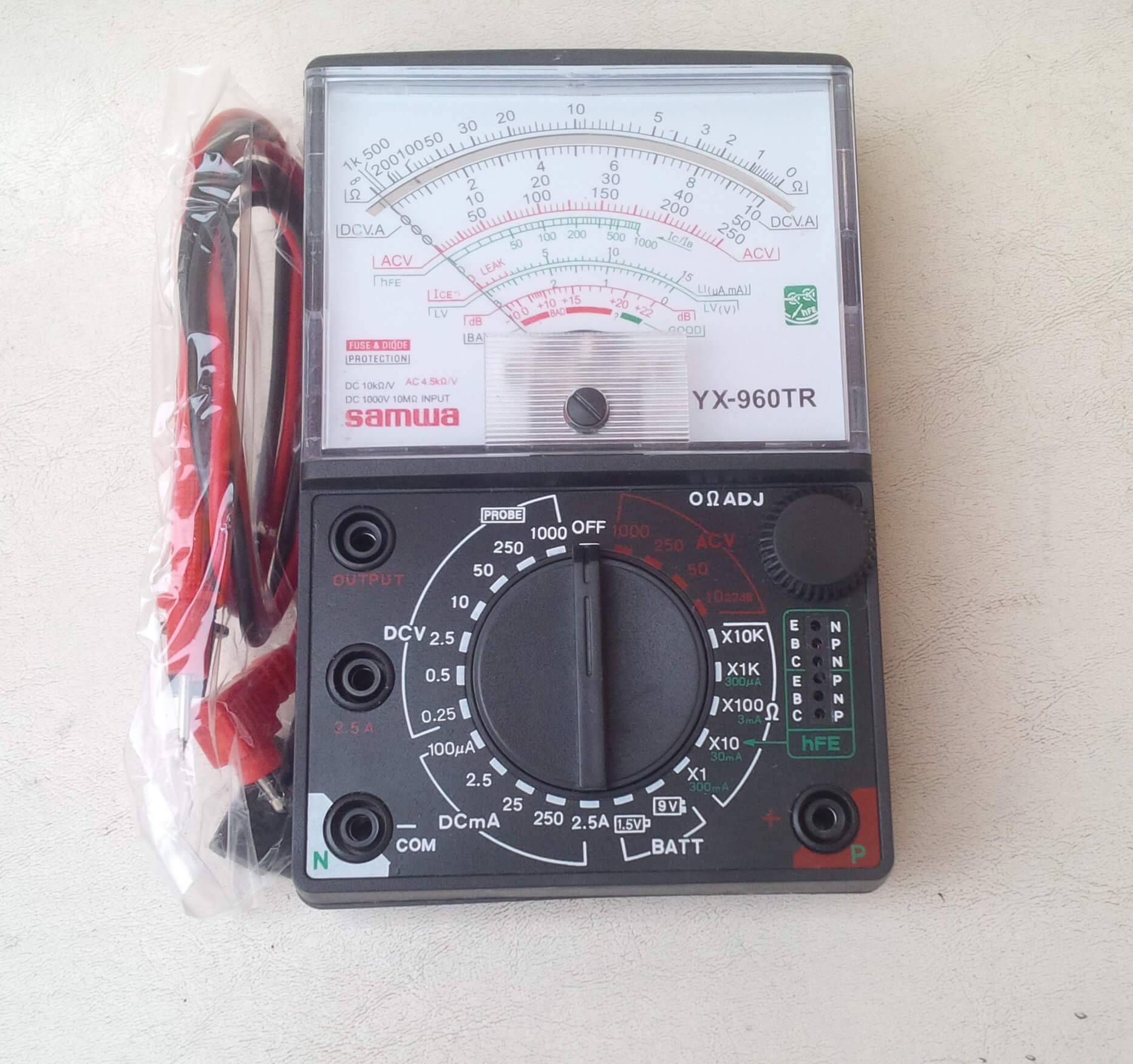

Hướng dẫn cách sử dụng đồng hồ vạn năng chi tiết nhất

Hướng dẫn cách sử dụng đồng hồ vạn năng chi tiết nhất.
Hướng dẫn cách sử dụng đồng hồ vạn năng chi tiết nhất.

Sau đây Metrotech sẽ hướng dẫn chi tiết về cách sử dụng đồng hồ vạn năng chi tiết nhất và đơn giản nhất trong quá trình thao tác.

Đo điện áp bằng đồng hồ vạn năng

Đồng hồ vạn năng có thể đo điện áp cho cả dòng điện một chiều và dòng điện xoay chiều

Cách đo điện áp một chiều.

  • Bước 1 : Chiều ta chuyển thang đo về các thang DC.
  • Bước 2: Dùng que đen cắm cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Bước 3: Kết nối que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+).
  • Bước 4 : Để thang DC cao hơn điện áp cần đo một nấc, Ví dụ nếu đo điện áp dC220V ta để thang DC 250V.
  • Bước 5 : Đặt 2 que đo vào 2 điểm cần đo. Ta đặt que đỏ vào cực dương (+) nguồn, que đen vào cực âm (-) nguồn
  • Bước 6 : Đọc kết quả đo hiện thị trên màn hình.

Cách đo điện áp xoay chiều.

  • Bước 1 : Chuyển thang đo về các thang AC.
  • Bước 2: Kết nối que đen vào cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Bước 3: Kết nối que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+).
  • Bước 4 : Để thang AC cao hơn điện áp cần đo một nấc, Ví dụ nếu đo điện áp AC220V ta để thang AC 250V.
  • Bước 5 : Đặt 2 que đo vào 2 điểm cần đo. Không cần quan tâm đến cực tính của đồng hồ
  • Bước 6 : Đọc kết quả đo hiện thị trên màn hình.

Đo dòng điện bằng đồng hồ vạn năng

Để đo dòng điện trong một mạch thí nghiệm ta thực hiện các bước sau :

  • Bước 1 : Cài đặt thang đo dòng cao nhất.
  • Bước 2: Kết nối que đồng hồ nối tiếp với tải, que đỏ về chiều dương, que đen về chiều âm. Nếu kim lên thấp quá thì giảm thang đo.
  • Bước 3: Cài đặt chuyển mạch của đồng hồ ở thang DC.A – 250mA.
  • Bước 4: Tắt nguồn điện của các mạch cần đo.
  • Bước 5: Kết nối que đo màu đỏ của đồng hồ về phía cực dương (+) và que đo màu đen về phía cực âm (-) theo chiều dòng điện trong mạch thí nghiệm. Mắc đồng hồ nối tiếp với mạch thí nghiệm
  • Bước 6: Bật điện cho mạch thí nghiệm.
  • Bước 7: Đọc kết quả trên màn hình LCD.

Chú ý là chỉ đo được dòng điện nhỏ hơn giá trị của thang đo cho phép.

Đo điện trở bằng đồng hồ vạn năng

Các bước thực hiện:

  • Bước 1: Cài đặt đồng hồ ở thang đo điện trở Ω.
  • Bước 2: Kết nối que đen vào cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Bước 3: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+)
  • Bước 4: Đặt 2 que đo vào 2 đầu điện trở (Đo song song). Chọn thang đo sao cho khi đo điện trở cần xác định, độ lệch của kim ở khoảng ½ thang đo.
  • Bước 5: Đo điện trở lại một lần nữa, để có kết quả đo chính xác hơn.
  • Bước 6: Đọc kết quả trên màn hiển thị.

Lưu ý:

  • Trước khi đo điện trở trong mạch hãy tắt nguồn trước.
  • Khi đo điện trở nhỏ (cỡ <10Ω) cần để cho que đo và chân điện trở tiếp xúc tốt để có kết quả chính xác nhất
  • Để đảm bảo kết quả đo thì khi đo điện trở lớn (cỡ > 10kΩ), tay không được tiếp xúc đồng thời vào cả 2 que đo.
  • Không để đồng hồ ở thang đo điện trở mà đo điện áp và dòng điện – đồng hồ sẽ hỏng ngay lập tức.

Kiểm tra thông mạch và tiếp gián bán dẫn bằng đồng hồ vạn năng

Đầu tiên là Kiểm tra thông mạch:

  • Bước 1 : Cài đặt đồng hồ ở thang đo điốt/thông mạch.
  • Bước 2 : Kết nối que đen vào cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Bước 3 : Kiểm tra thông mạch bằng cách chạm hai đầu que đo vào đoạn mạch cần kiểm tra, nếu đồng hồ có tiếng kêu “bip” tức đoạn mạch đó thông và ngược lại.

Kiểm tra tiếp giáp P-N:

  • Bước 1 : Cài đặt đồng hồ ở thang đo điốt/thông mạch .
  • Bước 2 : Kết nối que đen vào cổng chung COM, que đỏ cắm vào cổng V/Ω.
  • Bước 3 : Khi diode được phân cực thuận thì sụt áp <1 (khoảng 0.6 đối với Si, 0,4 đối với loại Ge) còn khi diode được phân cực ngược thì không có sụt áp (giái trị bằng “1”) thì diode đó hoạt động tốt.

Lưu ý khi sử dụng đồng hồ vạn năng hiển thị số kiểm tra lớp tiếp giáp thì que đỏ là (+) nguồn pin và que đen sẽ là (-) nguồn pin.

Đo tụ điện bằng đồng hồ vạn năng

Thang điện trở của đồng hồ vạn năng có thể dùng để kiểm tra độ phóng nạp và hư hỏng của tụ điện.

Khi thực hiện đo tụ điện, đối với tụ hóa thì dùng thang x1 Ohm hoặc thang x10 Ohm, đối với  tụ gốm thì dùng thang đo x1K Ohm hoặc 10K Ohm.

Phép đo được thực hiện với kết quả như sau:

  • Kim phóng nạp khi đo =>  tụ C1 còn tốt.
  • Kim lên nhưng không về vị trí cũ => tụ C2 bị dò.
  • Kim đồng hồ lên vạch 0 Ohm và không trở về => tụ C3 bị chập.

Lưu ý:

  • Cần đảo chiều que đo một vài lần khi đo tụ phóng nạp để xem độ phóng nạp
  • Khi đo tụ hoá để biết chính xác mức độ hỏng của tụ thì cần so sánh với một tụ điện dung vì tụ hoá rất ít khi bị dò hoặc chập mà chủ yếu là bị khô.

Hướng dẫn cách đọc trị số dòng điện và điện áp bằng đồng hồ vạn năng

Một vài đồng hồ hiển thị kim sẽ khiến bạn khó khăn khi đọc các trị số đo đồng điện và điện áp. Metrotech sẽ gửi đến bạn cách để đọc các trị số này chính xác nhất.

Cách đọc khi đo điện áp DC

Khi đo điện áp DC thì đọc giá trị trên vạch chỉ số DCV.A

Nếu ta để thang đo 250V thì ta đọc trên vạch có giá trị cao nhất là 250, tương tự để thang 10V thì ta đọc trên vạch có giá trị cao nhất là 10. Tuy nhiên, trường hợp để thang 1000V nhưng không có vạch nào ghi cho giá trị 1000 thì đọc trên vạch giá trị Max = 10, giá trị đo được nhân với 100 lần

Cách đọc khi đo điện áp AC

Khi đo điện áp AC thì đọc giá trị cũng tương tự cách đọc DC. Đọc trên vạch AC.10V, nếu đo ở thang có giá trị khác thì ta tính theo tỷ lệ. Ví dụ nếu để thang 250V thì mỗi chỉ số của vạch 10 số tương đương với 25V.

Khi đo dòng điện thì đọc giá trị tương tự đọc giá trị khi đo điện áp.

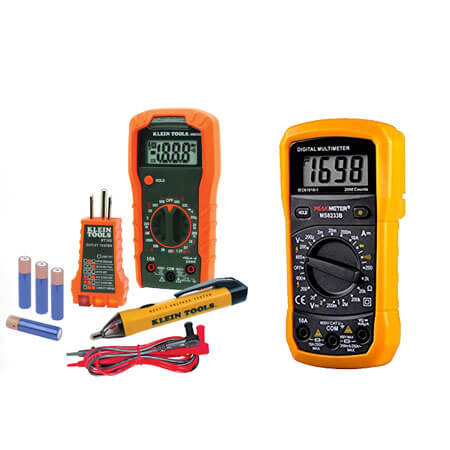

Những lưu ý cơ bản khi sử dụng đồ hồ vạn năng

Những lưu ý cơ bản khi sử dụng đồ hồ vạn năng
Những lưu ý cơ bản khi sử dụng đồ hồ vạn năng
  • Bạn tuyệt đối không để thang đo điện trở hay thang đo dòng điện khi muốn đo điện áp xoay chiều. Việc này rất quan trọng vì nếu bạn để các thang đo sai sẽ làm hỏng đồng hồ vạn năng của bạn ngay lập tức.
  • Khi để nhầm thang đo dòng điện, đo vào nguồn AC, điều này sẽ gây hỏng đồng hồ của bạn.
  • Để nhầm thang đo điện trở, đo vào nguồn AC, làm hỏng các điện trở trong đồng hồ đo điện vạn năng.
  • Trong trường hợp để thang đo áp DC mà đo vào nguồn AC thì kim đồng hồ không báo nhưng đồng hồ không ảnh hưởng .
  • Để thang DC đo áp AC đồng hồ không lên kim nhưng đồng hồ không bị hỏng.
  • Nếu để nhầm thang đo dòng điện khi đo điện áp DC, có khả năng gây hỏng đồng hồ
  • Nếu để nhầm thang đo điện trở khi đo điện áp DC, đồng hồ sẽ bị hỏng các điện trở bên trong
