Đồng hồ đo áp lực nước được xem là một trong những thiết bị chuyên dụng để kiểm soát các giá trị áp suất tại thời điểm hiện nay. Việc biết được những con số này sẽ giúp ích cho người vận hành hệ thống nước có thể quản lý và dự trù được các phương án đối phó khi có sự cố xảy ra bất ngờ. Bài viết dưới đây sẽ giúp cho bạn hiểu rõ hơn về thiết bị đo áp suất này nhé
ĐỒNG HỒ ĐO ÁP LỰC NƯỚC LÀ GÌ? THÔNG SỐ KỸ THUẬT CỦA ĐỒNG HỒ ĐO ÁP LỰC NƯỚC

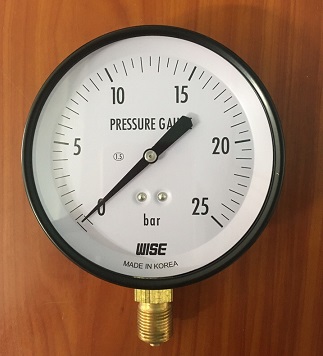

Đồng hồ đo áp lực nước là gì?
Đồng hồ đo áp lực nước (hay còn gọi là đồng hồ đo áp suất nước) là một dụng cụ đo lường chuyên dụng, được lắp đặt trực tiếp vào hệ thống đường ống để xác định mức áp lực của dòng nước chảy qua. Thiết bị này bao gồm một cơ chế cảm biến áp suất và một bộ hiển thị, thường là một mặt đồng hồ tròn, giúp người dùng dễ dàng quan sát và đọc giá trị đo được.
Tuy nhiên, thông qua vẻ bề ngoài đơn giản của chúng, rất ít người hiểu rõ được công năng thực sự của thiết bị này.
Đồng hồ đo áp lực nước cũng có các số, vạch và kim đồng hồ, nhờ cấu tạo đặc biệt nên có thể cảm biến được áp lực đường ống.
Dựa vào vật liệu sử dụng để chế tạo thì chúng ta có thể định giá được việc đắt hay rê của một chiếc đồng hồ đo áp lực. Hiện nay trên thị trường, qua sự quan sát thì chúng tôi ghi nhận có 2 loại vật liệu chính dùng để chế tạo đồng hồ đo áp bạn có thể cân nhắc: Vỏ Inox, chân Inox và Vỏ Inox – chân bằng đồng.
Ngoài ra, đồng hồ đo áp suất nước có 2 loại: Đồng hồ đo áp lực nước cơ khí đã nêu ở trên và Đồng hồ đo áp lực nước điện tử. Không giống như loại cơ khí, đồng hồ điện tử sử dụng các cảm biến điện tử để chuyển đổi áp suất thành tín hiệu điện, sau đó tín hiệu này được xử lý và hiển thị trên màn hình kỹ thuật số. Ở Bài viết này sẽ tập trung vào loại cơ khí.
Thông số kỹ thuật của đồng hồ đo áp lực nước
Thông số kỹ thuật chính của đồng hồ bao gồm:
- Đường kính mặt: 63mm, 100mm, 150mm, 200mm.
- Kích cỡ ren: 1/2”, 1/4”, 3/8”, 3/4″, 1’’, 1.1/4″,…
- Chất liệu: Inox 304, inox 316.
- Kiểu lắp đặt: Lắp ren, lắp bích.
- Kiểu chân: Chân đứng, chân sau, chân lệch, chân đồng,…
- Loại: Có dầu, không dầu.
- Tiêu chuẩn: IP67, IP68,…
- Độ chính xác: 1.0, 1.6, 2.5,…
- Áp suất làm việc tối đa: 2 bar – 40 bar.
- Nhiệt độ làm việc tối đa: 180 độ C.
CẤU TẠO CỦA ĐỒNG HỒ ĐO ÁP SUẤT NƯỚC
Vỏ đồng hồ: được chế tạo từ các vật liệu như nhựa, đồng hoặc inox, tùy thuộc vào điều kiện làm việc và yêu cầu kỹ thuật của từng loại đồng hồ.
Mặt đồng hồ: thường được làm bằng nhôm, có in các vạch chia và con số để hiển thị giá trị áp suất.
Kim đồng hồ: di chuyển trên mặt đồng hồ để chỉ ra giá trị áp suất hiện tại.
Bộ truyền động: Bộ phận này nhận tín hiệu từ ống Bourdon và chuyển đổi thành chuyển động của kim đồng hồ.
Socket: Phần này dùng để kết nối đồng hồ với hệ thống ống dẫn, giúp đo áp suất trực tiếp tại điểm cần đo.
Mặt kính quan sát: Mặt kính làm bằng chất liệu cường lực, có tác dụng bảo vệ mặt đồng hồ và giúp người dùng quan sát rõ ràng.
Ống Bourdon: Đây là bộ phận quan trọng nhất của đồng hồ, có nhiệm vụ cảm nhận sự thay đổi áp suất và truyền tín hiệu đến bộ truyền động.
HƯỚNG DẪN CÁCH LẮP ĐẶT ĐỒNG HỒ ĐO ÁP SUẤT NƯỚC
Bạn đừng lo lắng về cách lắp đặt đồng hồ đo áp suất nước vì việc lắp đặt đồng hồ này thực hiện rất đơn giản. Chỉ cần chúng ta lưu ý về vị trí lắp đặt để có thể lựa chọn loại đồng hồ có mặt kính phù hợp. Cùng thử tìm hiểu chi tiết hơn nhé.
- Nếu vì một lý do nào đó, bạn phải lắp đồng hồ đo áp ở vị trí cao, yêu cầu độ chính xác cao thì hãy sắm ngay một cuốn sổ để tiện ghi chép và theo dõi.
- Trong trường hợp này, bạn nên lựa chọn loại đồng hồ 100mm hoặc 150mm.
- Còn trong trường hợp bạn chủ định lắp đặt đồng hồ ở vị trí ngang tầm mắt và không yêu cầu độ chính xác quá cao thì có thể lựa chọn loại đồng hồ mặt kính có đường kính 63mm là phù hợp.

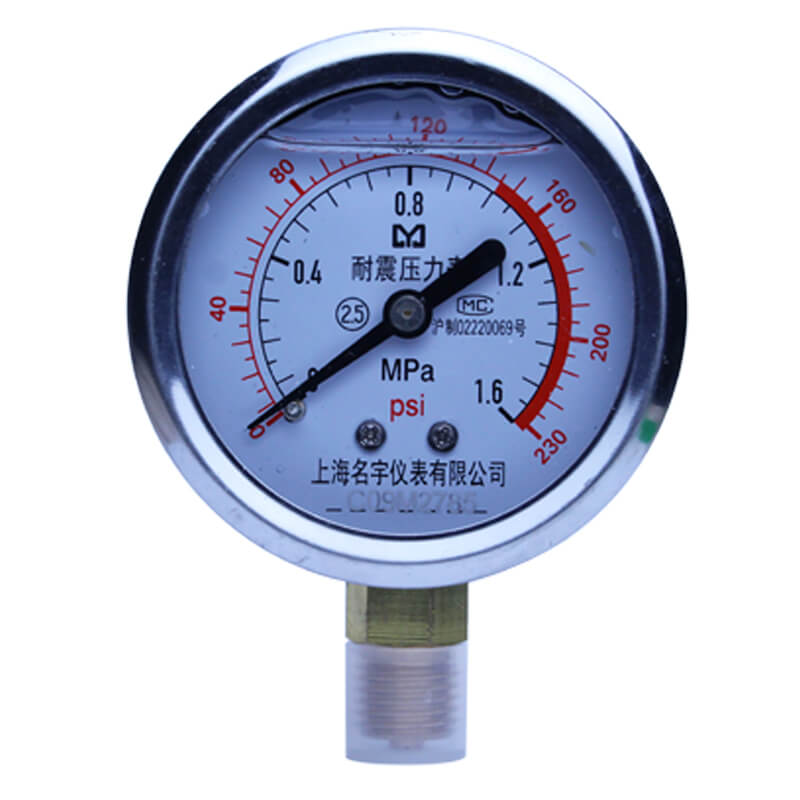

TÌM HIỂU NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỒNG HỒ ĐO ÁP LỰC NƯỚC
Nguyên lý hoạt động của đồng hồ đo áp lực nước khá đơn giản nhưng hiệu quả lại cao. Đồng hồ đo áp suất là công cụ bắt buộc trong hầu hết các nhà máy chế biến. Và đồng thời nó là một công cụ thông minh. Bởi vì điều này, chúng rất dễ sử dụng và đáng tin cậy.
Như vậy thì làm thế nào để đồng hồ đo áp suất hoạt động? Thiết bị sử dụng một ống bên trong được kết nối với cụm bánh răng và trục hoạt động cùng nhau để di chuyển một con trỏ. Khi áp suất trong ống tăng lên, ống sẽ hơi co lại. Khi ống tháo ra thì chuyển động kích hoạt hệ thống bánh răng và trục di chuyển con trỏ trên máy đo. Lượng chuyển động không cuộn xảy ra liên quan đến áp suất trong ống. Chuyển động này sau đó thông báo cho con trỏ đồng thời cho bạn đọc các thông tin về áp lực.
Bên cạnh đó, có thể bạn sẽ quan tâm đến:
- Việc phân biệt bơm tăng áp và giảm áp
- Việc phân biệt máy bơm chân không và máy hút chân không

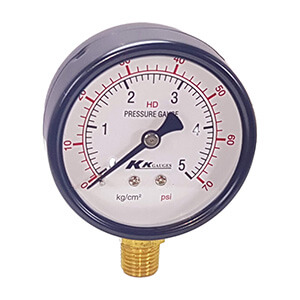

HƯỚNG DẪN CHI TIẾT CÁCH SỬ DỤNG ĐỒNG HỒ ĐO ÁP LỰC NƯỚC
Điều đầu tiên cần cân nhắc là không có phương pháp tiêu chuẩn hóa cụ thể trước khi hiệu chỉnh máy đo của bạn. Thông thường, phương pháp được sử dụng thường phụ thuộc vào ứng dụng và quy trình mà máy đo được dành cho. Với suy nghĩ này, đồng hồ đo áp suất có thể được hiệu chuẩn bằng bộ hiệu chuẩn khí nén tiêu chuẩn, bộ hiệu chuẩn thích hợp khác hoặc bằng máy kiểm tra trọng lượng chết,
Sau đây là 7 bước cơ bản để giúp bạn hiệu chỉnh đồng hồ đo áp suất:
- Bước 1: Tiến hành kiểm tra xem phương pháp hiệu chuẩn của bạn đã được hiệu chuẩn theo tham chiếu của nhà sản xuất.
- Bước 2: Thực hiện kết nối đồng hồ đo áp suất để đảm bảo van chặn hoạt động để cách ly nguồn áp lực với phần còn lại của hệ thống và van chảy máu để giải phóng áp suất.
- Bước 3: Đặt con trỏ để nó đọc số 0 trên thang đo.
- Bước 4: Áp dụng áp suất tối đa mà máy đo có thể đo và điều chỉnh cho đến khi máy đo chỉ ra áp suất phù hợp.
- Bước 5: Sử dụng van chảy máu để cách ly nguồn áp suất và làm suy giảm hoàn toàn hệ thống.
- Bước 6: Thực hiện kiểm tra xem máy đo có đọc không và điều chỉnh nếu cần.
- Bước 7: Lặp lại các bước từ bốn đến sáu cho đến khi tất cả các bài đọc chính xác.
Sau khi bạn đã hoàn thành các bước này, bạn có thể ghi lại tất cả các bài đọc của mình lên một bảng hiệu chuẩn để sử dụng điểm chuẩn và sử dụng làm dữ liệu cho chứng nhận hiệu chuẩn nếu cần.
Đồng hồ đo áp suất nước giá bao nhiêu là một trong những điều mà nhiều người quan tâm đến. Hãy liên hệ với chúng tôi để được tham khảo thêm nhé.
ỨNG DỤNG THỰC TẾ CỦA ĐỒNG HỒ ĐO ÁP LỰC NƯỚC
Đồng hồ đo áp suất nước là một thiết bị không thể thiếu trong nhiều lĩnh vực, đặc biệt là trong các hệ thống liên quan đến nước. Dưới đây là một số ứng dụng thực tế phổ biến của đồng hồ đo áp suất nước:
Trong sinh hoạt hàng ngày
- Hệ thống cấp nước gia đình: Giúp theo dõi áp suất nước trong đường ống, phát hiện sớm các sự cố như rò rỉ, tắc nghẽn.
- Máy bơm nước: Kiểm soát áp suất nước đầu vào và đầu ra của máy bơm, đảm bảo hoạt động ổn định.
- Bình nóng lạnh: Đo áp suất nước trong bình để đảm bảo an toàn khi sử dụng.
Trong công nghiệp
- Hệ thống cấp nước công nghiệp: Giám sát áp suất nước trong các nhà máy, tòa nhà cao tầng.
- Hệ thống xử lý nước: Đo áp suất trong các giai đoạn khác nhau của quá trình xử lý nước.
- Ngành thực phẩm: Kiểm soát áp suất nước trong các dây chuyền sản xuất, đóng gói thực phẩm.
- Ngành hóa chất: Đo áp suất trong các hệ thống ống dẫn chất lỏng, bình chứa.
- Ngành dầu khí: Đo áp suất trong các giếng dầu, đường ống dẫn dầu.
