Hướng dẫn sử dụng thước cặp điện tử Mitutoyo 300mm

Giới thiệu chung về thước cặp điện tử Mitutoyo 300mm

Ngày nay, thuật ngữ thước cặp điện tử đã không còn là từ ngữ quá xa lạ đối với chúng ta, đặc biệt là với những người thợ kỹ sư, thợ cơ khí chế tạo hoặc nhà thiết kế,… lành nghề. Là một trong những loại thiết bị đo lường đóng vai trò quan trọng trong các ngành nghề, lĩnh vực của cuộc sống như: chế tạo, gia công, nhôm kính, đồ gỗ,…. thước cặp điện tử luôn là sự lựa chọn tuyệt vời của đông đảo người tiêu dùng trên toàn thế giới.

Trên thị trường hiện nay có vô vàn các thương hiệu thước kẹp cạnh tranh lẫn nhau, tuy nhiên chỉ một số thương hiệu lớn có ưu thế vượt trội hơn và được nhiều khách hàng để mắt đến. Một trong số đó, chúng ta không thể không kể đến Mitutoyo – hãng chuyên sản xuất các loại dụng cụ, thiết bị phục vụ cho việc đo lường mang chất lượng hàng đầu thế giới, trong đó có cả dòng thước cặp điện tử Mitutoyo 300mm.

Qua bài viết dưới đây, Metrotech xin hân hạnh giới thiệu với các vị quý khách hàng tất cả những thông tin cơ bản, thiết thực và đầy đủ nhất về thước cặp điện tử Mitutoyo 300mm – sản phẩm chính hãng của thương hiệu Mitutoyo (Nhật Bản) đình đám và cách sử dụng thiết bị sao cho đem lại hiệu quả cao nhất!

Xem thêm:

Thước kẹp Mitutoyo 300mm

Thước cặp đồng hồ Mitutoyo

Thước kẹp cơ Mitutoyo 150mm

Thước kẹp 200mm

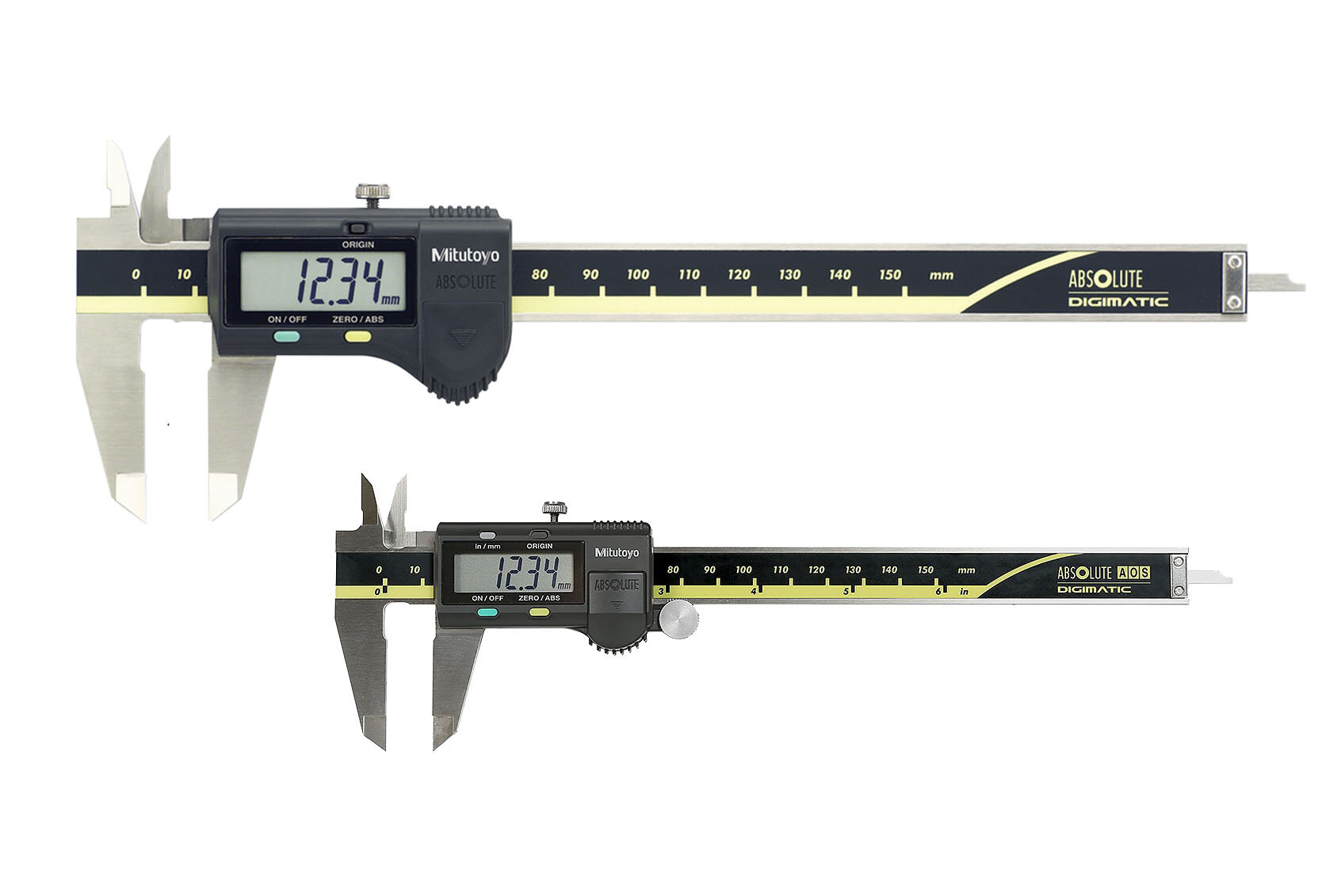

THƯỚC CẶP ĐIỆN TỬ MITUTOYO 300MM LÀ GÌ?

Thước cặp điện tử Mitutoyo 300mm
Thước cặp điện tử Mitutoyo 300mm

Thước cặp điện tử là gì?

Trước hết, chúng ta cùng đi tìm hiểu xem thước cặp điện tử là gì.

Nhìn chung, thước cặp điện tử là một loại thước cặp đa năng cho phép người sử dụng vận dụng các chế độ đo linh hoạt khác nhau như: Đo đường kính bên ngoài, đo đường kính bên trong, đo độ sâu, đo chiều dài, đo chiều rộng… góc cạnh của chi tiết của các vật hình trụ, hình vuông,… với mức độ chính xác cao hơn hẳn so với các công cụ khác.

Phạm vi đo của các loại thước cặp điện tử cực kỳ đa dạng: từ 150 mm cho đến 2 mét nhằm đảm bảo người tiêu dùng có thể thoải mái lựa chọn loại công cụ nào thích hợp với mình nhất. Chính vì vậy, khi nhìn nhận tất cả những lợi ích trên thì có thể dễ dàng để hiểu tại sao công cụ này vẫn được tiêu thụ rộng rãi và vẫn còn phổ biến cho đến ngày hôm nay mặc dù sự xuất hiện của nó đã cách đây từ khá lâu (bắt đầu vào năm 1631 bởi nhà khoa học Pháp – Pierre Vernier).

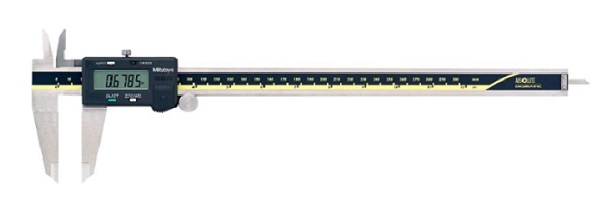

Thước cặp điện tử Mitutoyo 300mm là gì?

Thước cặp điện tử Mitutoyo 300mm
Thước cặp điện tử Mitutoyo 300mm

Tương tự như vậy, thước kẹp điện tử Mitutoyo 300mm (Mitutoyo Absolute Digimatic Coolant Proof Caliper 300mm) của hãng sản xuất Mitutoyo – Nhật Bản là loại thiết bị sở hữu đầy đủ các chức năng của một thước cặp điện tử hoàn chỉnh, đó là:

  • Đo chính xác kích thước chiều dài, chiều rộng, đường kính trong, đường kính ngoài hoặc đo chiều sâu của các chi tiết bên ngoài các vật có dạng hình trụ như: ống thép, ống PVC
  • Đo chính xác đường kính, kích thước của các loại sắt thép xây dựng như: thép tròn, thép hình thép hộp,…
  • Đo chính xác độ dày của các loại kính xây dựng
  • Đo chính xác kích thước của các cấu kiện gỗ, chi tiết gỗ được dùng trong nội thất, xây dựng…

Nhìn chung, thước cặp điện tử Mitutoyo 300mm được ứng dụng rất nhiều trong các ngành sản xuất như: cơ khí, chế tạo, gia công đồ gỗ, nhựa, nhôm, kính… và bên cạnh đó Mitutoyo còn có nhiều loại khác như thước cặp 500 153, 500 173,…

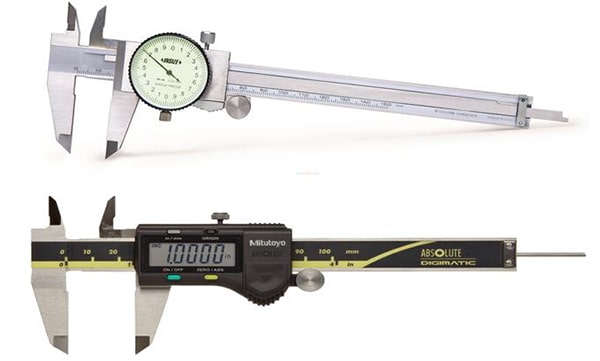

CẤU TẠO CỦA THƯỚC CẶP ĐIỆN TỬ MITUTOYO 300MM

Cấu tạo chung của thước cặp điện tử Mitutoyo 300mm

Cấu tạo của thươc cặp điện tử Mitutoyo 300mm
Cấu tạo của thươc cặp điện tử Mitutoyo 300mm

Nhìn chung, thước kẹp Mitutoyo là loại thước đo chất lượng tốt có cấu tạo các bộ phận khá đơn giản với nguyên tắc kết cấu chặt chẽ, tạo cảm giá hoàn toàn yên tâm cho người dùng trong quá trình vận hành, sử dụng. Cụ thể, sản phẩm này bao gồm các bộ phận chính sau:

  • Thang đo Vernier (du xích): nhỏ hơn so với thang đo chính, chứa đến 50 độ chia
  • Thân chính hoặc khung: sở hữu một thanh thước đo lớn chạy dọc theo chiều dài của thân và được chia theo đơn vị đo centimet:
    • Độ chia nhỏ nhất của thước cặp điện tử là 1 milimét
    • Cho phép người dùng có thể đọc kết quả chi tiết lên đến số thập phân nhằm tăng mức độ chính xác lên mức tối đa
    • Thước chia trên thước cặp điện tử bao gồm hai dạng như sau:
      • Thước chính:
        • Sở hữu mỏ đo cố định
        • Trên thân có chia độ theo milimet
      • Thước phụ:
        • Sở hữu mỏ đo di động
        • Trên thân thước có vạch vạch theo nguyên tắc du xích
        • Trong đó nguyên tắc du xích là: A’ = c.y – c’

Chú thích phương trình:

  1. -A và A’: khoảng cách giữa hai vạch trên thước chính và thước phụ
  2. C và C‘: giá trị giữa hai vạch trên thước chính
  3. Y: mô đun của thước, phản ánh mức độ phóng đại trên thước phụ (Trong đó, Y thường bằng 1,2…)
  • Hàm kẹp: được dùng để đo các kích thước bên trong và bên ngoài, bao gồm:
    • Hàm kẹp trên
    • Hàm kẹp dưới
    • Một trong hai hàm này di chuyển trong lúc hàm còn lại được giữ cố định:
      • Hàm cố định được nối với thang đo chính
      • Hàm di chuyển được nối với thang đo Vernier (du xích)
  • Vít giữ (Núm vít): là khoá chuyển động của con trượt
  • Thanh đo: thực hiện chức năng độ sâu của vật thể

Tính năng chính và ưu điểm của thước cặp điện tử Mitutoyo 300mm

  • Thiết kế nhỏ gọn, dễ cầm theo để làm việc
  • Thiết bị được làm bằng chất liệu thép không gỉ, giúp bảo vệ các thành phần caliper và chịu được va chạm, có độ chống sốc cao, chống mài mòn sau một thời gian dài sử dụng
  • Máy kỹ thuật số, kết quả đo hiển thị trên mành hình LCD với đơn vị đo hệ Mét
  • Được trang bị cả cổng truyền SPC: thiết bị có chức năng kết hợp cáp kết nối với máy tính nhằm truyền dữ liệu đo
  •  Hàm kẹp đo được làm bằng chất liệu hợp kim cứng, chống gỉ sét, hỏng hóc, bong tróc, chóng mòn và chống ẩm
  • Thao tác đơn giản, dễ dàng sử dụng đồng thời dễ đọc trị số kết quả
  • Sở hữu ốc vít cố định cho phép thực hiện các bước đo liên tục
  • Dải đo của thước cặp điện tử: từ 0 đến 300mm
  • Độ chính xác của thước cặp điện tử: ±0,02mm
  • Độ chia của thước cặp điện tử: 0,01mm
  • Sở hữu nút ZERO/ABS: thực hiện chức năng cho phép màn hình hiển thị về điểm “0”
  • Là sản phẩm đa năng, tích hợp chế độ đo được cả hệ Inch và hệ Mét

NGUYÊN LÝ HOẠT ĐỘNG CỦA THƯỚC CẶP ĐIỆN TỬ MITUTOYO 300MM

Nguyên lý hoạt động của thước cặp điện tử Mitutoyo 300mm
Nguyên lý hoạt động của thước cặp điện tử Mitutoyo 300mm

Nhìn chung, thước cặp điện tử Mitutoyo 300mm có cấu tạo bao gồm thang đo du xích, và thang đo du xích thì lại áp dụng nguyên tắc căn bản của việc sắp xếp các vạch phân đoạn nhằm mục đích cải thiện độ chính xác cho các kết quả đo. Cụ thể của nguyên tắc đó như sau:

1. Sự khác biệt trong khoảng cách giữa vạch chia trên cả hai thang đo đã tạo ra hiện tượng sau: Khi một vạch nào đó thẳng với vạch thước chính thì giá trị đọc trên thang đo Vernier sẽ được thêm vào giá trị đo chính nhằm mục đích thu được phần thập phân của giá trị đo theo đơn vị đo milimet

2. Thang đo chính của thước cặp điện tử Mitutoyo 300mm được chia vạch giống như một thước kẻ đo bình thường. Mỗi vạch đo lại có khoảng cách là 1 mm

3. Thang đo Vernier được thiết kế với các khoảng cách khác nhau giữa các vạch chia:

  • Khoảng cách này bình thường là 0.9 mm
  • Nếu các vạch “0” trên thang đo Vernier được căn thẳng với số “0” trên thang đo chính thì điều này có nghĩa là vạch đầu tiên trên thang đo Vernier sẽ bằng 0.1 mm trước vạch đầu tiên trên thang chính
  • Vạch thứ hai sẽ bằng: 0.1 x 2 = 0.2 mm của vạch tương ứng trên thang đo chính
  • Thực hiện tương tự với các vạch tiếp theo là 0.3 mm, 0.4 mm cho đến khi vạch thứ 10 trên thang đo Vernier đạt chính xác 1 mm phía sau vạch 10 trên thang đo chính

4.  Trong trường hợp ta đang đo một đối tượng có chiều dài 8.7 mm thì trình tự cụ thể sẽ như sau:

  • Hàm kẹp sẽ mở ra chiều dài
  • Thang đo Vernier trượt về phía trước trên thang đo chính
  • Vạch số “0” của thang đo Vernier sẽ trượt tổng cộng 8.7 mm
  • Vạch số “0” sẽ kết thúc ở một nơi nào đó giữa các vạch 8 và 9 mm trên thang đo chính. Tuy nhiên, nó sẽ tiến xa hơn vạch 8 mm là 0.7 mm trên thực tế
  • Vạch tiếp theo trên thang đo Vernier chính là vạch phía sau vạch tương ứng trước đó trên thang đo chính (0.1 mm) thì bây giờ sẽ trở thành: 0.7 – 0.1= 0.6 mm tiến về trước
  • Vạch thứ hai là 0.7 – 0. 2= 0.5 mm tiến về trước
  • Tương tự cho đến vạch thứ 7 trên thang đo Vernier sau vạch tương ứng của nó là 0.7 mm sẽ tiến về trước và được sắp xếp thẳng hàng với vạch trên thang đo chính một cách hoàn hảo
  • Chính vì vậy, giá trị của thang đo Vernier sẽ là 0.7mm
  • Giá trị đó sẽ được thêm vào giá trị đọc chính của 8 và cho ra kết quả 8.7 mm

HƯỚNG DẪN SỬ DỤNG THƯỚC CẶP ĐIỆN TỬ MITUTOYO 300MM

Hướng dẫn sử dụng thước cặp điện tử Mitutoyo 300mm
Hướng dẫn sử dụng thước cặp điện tử Mitutoyo 300mm

Hướng dẫn quy trình đo chung bằng thước cặp điện tử mitutoyo 300mm

Để sử dụng thước cặp điện tử Mitutoyo 300mm có hiệu quả tốt nhất, người dùng nên biết những điều sau trước khi tiến hành sử dụng sản phẩm:

  • Tìm hiểu thật kỹ về sản phẩm và đọc kỹ hướng dẫn sử dụng của nhà cung cấp Mitutoyo chính hãng trước khi tiến hành đo
  • Thước cặp điện tử Mitutoyo là thiết bị đo lường tốt nhất khi cung cấp được các kết quả đo chính xác ngay cả đối với các vật nhỏ
  • Thiết bị rất cần thiết đối với công việc chế tạo các máy kỹ thuật số như: máy CNC, Máy in 3D, máy định tuyến CNC hoặc máy cắt laser đồng thời thực hiện chức năng đảm bảo rằng kích thước các vật liệu của người dùng nằm trong phần mềm phù hợp với kích thước thực tế của vật liệu

Sau đây chúng tôi xin phép được cung cấp quy trình các bước cụ thể để tiến hành các phép đo lường với thước cặp điện tử Mitutoyo 300mm để khách hàng có thể tham khảo và thực hiện một cách chính xác:

  1. Sử dụng vải bông hoặc khăn lau sạch để làm khô và vệ sinh sạch bề mặt đo lường của đối tượng được lựa chọn để đo
  2. Tiến hành nới lỏng các ốc vít khóa trên thước cặp điện tử
  3. Làm khô và vệ sinh sạch sẽ hàm kẹp dưới bên phải và bên trái của thước cặp điện tử với bông hoặc khăn lau sạch
  4. Làm khô và vệ sinh sạch sẽ hàm kẹp trên bên phải và bên trái của thước cặp điện tử với bông hoặc khăn lau sạch
  5. Khéo léo trượt làm sao để hàm kẹp của thước đóng lại hoàn toàn rồi nhấn nút ON:
    • Nếu số là “0” thì người dùng đã có thể tiến hành đo
    • Nếu số trên mặt đồng hồ vẫn không hiển thị là “0” thì người dùng cần phải vệ sinh lại hàm kẹp cho đến khi không có bụi bẩn nào làm ảnh hưởng đến kết quả đo thì thôi
  6. Di chuyển thanh trượt để kiểm tra màn hình LCD và tất cả các nút thao tác trên thước cặp điện tử xem đã hoạt động tốt hay chưa

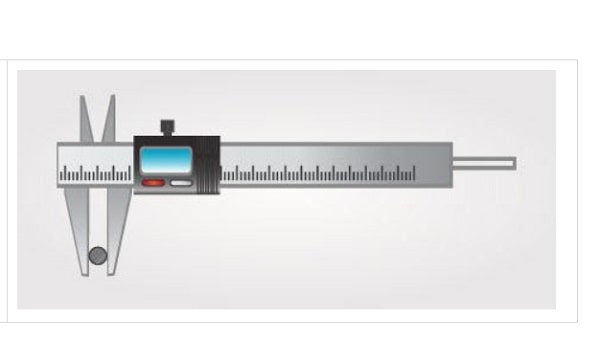

Hướng dẫn cách đo đường kính bên ngoài bằng thước cặp điện tử mitutoyo 300mm

Hướng dẫn cách đo đường kính bên ngoài bằng thước cặp điện tử mitutoyo 300mm
Hướng dẫn cách đo đường kính bên ngoài bằng thước cặp điện tử mitutoyo 300mm

Như đã chia sẻ ở phần trên, thước cặp điện tử Mitutoyo 300mm là sản phẩm chuyên dụng, đa năng được thiết kế với các chế độ đo đa dạng, trong đó có đường kính ngoài.

Thao tác để đo đường kính bên ngoài vật cần đo bằng thước cặp điện tử Mitutoyo 300mm vô cùng đơn giản như sau:

  1. Trượt để hàm mở ra
  2. Đặt thước cặp lên đối tượng cần đo rồi trượt hàm cho đến khi chúng tiếp xúc với bề mặt vật thể cần đo
  3. Dùng khóa vặn nhằm cố định hàm
  4. Đọc kết quả hiển thị trên màn hình LCD

Tuy thao tác thực hiện vô cùng đơn giản, dễ dàng, song, nếu người dùng không biết cách thực hiện đúng thì nó sẽ khiến phép đo trở nên không chính xác. Vì vậy, trong quá trình tiến hành đo người dùng cần lưu ý những điều sau:

  • Dựng thước thẳng
  • Vệ sinh hàm kẹp sạch sẽ và đảm bảo bề mặt vật thể được đo cũng phải sạch sẽ

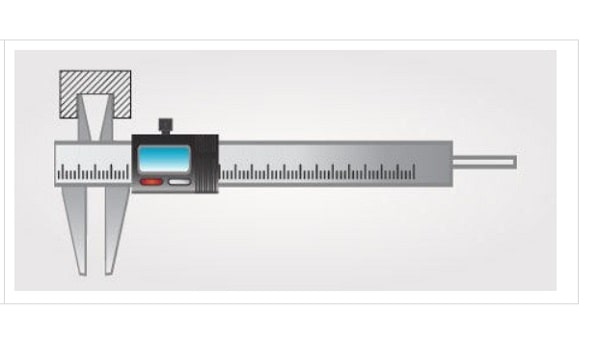

Hướng dẫn cách đo đường kính bên trong bằng thước cặp điện tử mitutoyo 300mm

Hướng dẫn cách đo đường kính bên trong bằng thước cặp điện tử mitutoyo 300mm
Hướng dẫn cách đo đường kính bên trong bằng thước cặp điện tử mitutoyo 300mm

Nếu như đo đường kính bên ngoài buộc người dùng phải sử dụng hàm to và dài thì khi tiến hành đo đường kính trong bằng thước cặp điện tử Mitutoyo 300mm, người dùng sẽ phải sử dụng hàm nhỏ. Quy trình thực hiện như sau:

  1. Chú ý đảm bảo hàm kẹp phải được đóng khít lại trước khi tiến hành đo và ấn nút zero để màn hình LCD trở về số “0”
  2. Đặt hàm đo vào bên trong khoảng trống của vật cần đo
  3. Trượt hai hàm ra xa nhất cho thể
  4. Đọc kết quả hiển thị trên màn hình LCD
  5. Hãy chắc chắn rằng thước cặp điện tử không bị vênh bởi nó sẽ ảnh hưởng đến mức độ chính xác của kết quả đo

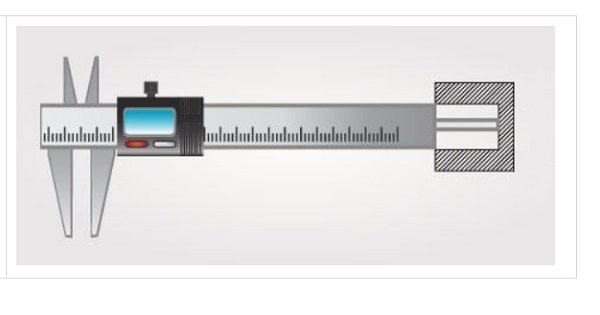

Hướng dẫn cách đo độ sâu bằng thước cặp điện tử mitutoyo 300mm

Hướng dẫn cách đo độ sâu bằng thước cặp điện tử mitutoyo 300mm
Hướng dẫn cách đo độ sâu bằng thước cặp điện tử mitutoyo 300mm

Quy trình đo đo độ sâu bằng thước cặp điện tử mitutoyo 300mm được thực hiện đơn giản như sau:

  1. Đặt thẳng đầu của thước cặp kỹ thuật số lên mặt phẳng
  2. Đảm bảo rằng mặt đo của thước vuông góc với mặt phẳng trên
  3. Mở thước cặp sau đó đưa thước đo sâu ra ngoài
  4. Đặt thước cặp điện tử sát vào đáy của vật thể sau đó thực hiện phép đo
  5. Đọc kết quả hiển thị từ màn hình LCD
  6. Sau quá trình đo xong, tắt máy và vệ sinh sạch sẽ hàm kẹp
  7. Đưa thiết bị về chế độ OFF rồi bảo quản kỹ lưỡng nhằm sử dụng cho những lần đo tiếp theo.

Xem thêm:

Cách đo thước kẹp

NHỮNG LƯU Ý TRONG QUÁ TRÌNH SỬ DỤNG THƯỚC CẶP ĐIỆN TỬ MITUTOYO 300MM

Nhằm bảo quản, tăng tuổi thọ, độ bền cho sản phẩm, đồng thời đảm bảo sử dụng thước cặp điện tử Mitutoyo 300mm có hiệu quả cao nhất, người dùng cần lưu ý những điều sau:

  • Không được phép dùng thước cặp điện tử để đo khi vật đang quay
  • Không dùng thước cặp điện tử để đo khi bề mặt các vật cần đo còn thô bẩn
  • Không ép mạnh hai mỏ đo vào vật cần đo, gây hư hỏng thiết bị
  • Tránh việc lấy thước ra khỏi vật cần đo rồi mới đọc trị số kết quả đo
  • Thước cặp điện tử dùng xong phải đặt đúng vị trí của nó ở trong hộp chuyên dụng. Không được đặt thước cặp chồng lên các dụng cụ khác hoặc đặt các dụng cụ khác chồng lên thiết bị, gây hư hỏng
  • Luôn giữ cho thước cặp điện tử không bị bụi bẩn bám vào, đặc biệt là tránh trường hợp thước bị bụi đá mài, phôi gang hoặc dung dịch tưới
  • Thường xuyên lau chùi thước cặp điện bằng giẻ sạch và bôi dầu mỡ sau khi kết thúc công việc
  • Bảo quản thiết bị ở những nơi khô ráo, thoáng mát, tránh môi trường ẩm ướt và phải thường xuyên kiểm tra để hiệu chỉnh máy một cách chính xác
  • Được phép chùi thước cặp điện tử bằng dầu, nhưng nên dùng với liều lượng ít vì nếu quá nhiều sẽ dẫn đến hiện tượng tích tụ dầu trơn, gây ra tình trạng bụi bẩn cho thiết bị
  • Phải bấm ON để khởi động thước cặp điện tử trước khi tiến hành đo
  • Nhấn nút mm / inch để lựa chọn hệ đơn vị đo tùy theo người dùng mong muốn
  • Nhấn nút ZERO để thiết lập bằng “0”
  • Nhấn nút ON / OFF để tắt nguồn điện thiết bị
  • Tháo pin ra khỏi thước cặp điện tử nếu thiết bị không được sử dụng trong một thời gian dài
  • Trong trường hợp màn hình LCD hiển thị không bình thường: Đây chính là dấu hiệu cho thấy pin đã sắp hết năng lượng, yêu cầu người dùng cần phải thay thế pin mới
    • Chữ số nhấp nháy
    • Thậm chí không hiển thị
  • Trong trường hợp nước vào nắp pin thì phải mở nắp ngay lập tức sau đó thổi vào bên trong nắp pin một lượng nhiệt độ không quá 40 ° C cho đến khi khô mới thôi
