Đồng hồ đo cách điện

Đồng hồ đo cách điện

Đồng hồ đo cách điện là thiết bị hữu dụng đối với các ngành điện và sản xuất. Máy sẽ dò được điện trở và đảm bảo được các hệ thống lưới điện đã cách điện an toàn hay chưa? Sau đây, chúng ta sẽ đi tìm hiểu khái niệm “Đồng hồ đo cách điện là gì?” và nguyên lý hoạt động cũng như cách đo đồng hồ  cách điện.

Đồng hồ đo cách điện là gì?

ĐỒNG HỒ ĐO CÁCH ĐIỆN LÀ GÌ
ĐỒNG HỒ ĐO CÁCH ĐIỆN LÀ GÌ

Đồng hồ đo điện trở cách điện là thiết bị đo và để kiểm tra nguồn điện đã an toàn hay chưa. Thiết bị được sử dụng rộng rãi trong ngành điện hay ngành sản xuất và xây dựng,…

Nói một cách cụ thể khác thì máy đo điện trở được dùng để thử nghiệm đo điện chuyên dùng và thông qua việc đo, kiểm tra điện trở trên yếu tố xác thực về tính ổn định của dòng điện.

Ngoài ra, máy đo điện trở còn được sử dụng để kiểm tra độ an toàn của vật liệu hay thiết bị cách điện có được an toàn hay chưa?

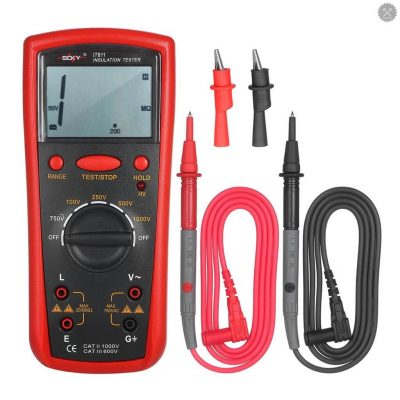

Ứng dụng của đồng hồ đo điện trở cách điện

ỨNG DỤNG ĐO ĐỒNG HỒ ĐO CÁCH ĐIỆN
ỨNG DỤNG ĐO ĐỒNG HỒ ĐO CÁCH ĐIỆN
  • Đồng hồ đo điện trở cách điện được sử dụng để xác định, đánh giá và kiểm soát chất lượng điện trong ngành sản xuất.
  • Đánh giá và hỗ trợ trong quá trình thi công, cài đặt, nghiệm thu, kiểm nghiệm sản phẩm.
  • Ngoài ra các loại đồng hồ đo điện trở cách điện hiện đại như ngày nay còn được tích hợp nhiều tính năng và thực hiện được nhiều công việc như một đồng hồ đo điện đa năng.

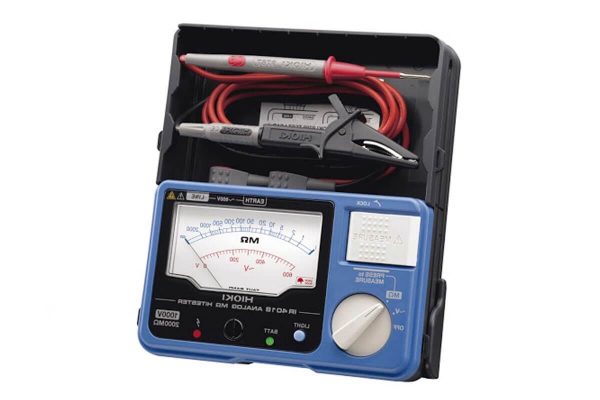

Cách đo điện trở cách điện

CÁCH ĐO ĐỒNG HỒ ĐO CÁCH ĐIỆN
CÁCH ĐO ĐỒNG HỒ ĐO CÁCH ĐIỆN

Nguyên lý chung của đồng hồ đo điện trở cách điện

Tiến hành trên điện môi của thiết bị cần để kiểm tra. Theo thực tế cho thấy thì điện môi là chất cách điện, không cho dòng điện chạy qua. Nhưng thực tế cho thấy thì không có chất cách điện tuyệt đối như vậy. Do đó ta sẽ phải thực hiện một điện áp của máy vào điện môi.

Tiến hành áp một điện áp vào điện môi và sau đó xác định dòng rò qua điện môi, dựa vào định luật ôm để xác định điện trở cách điện của điện môi đó. Đây là nguyên lý làm việc chung của các đồng hồ đo điện trở cách điện.

Hướng dẫn đo đồng hồ đo điện trở cách điện

Bước 1: Tắt nguồn điện

Trước tiên chúng ta cần tắt hết nguồn điện trước khi đo điện trở cách điện

Và để kiểm tra lại các hệ thống còn điện hay không chúng ta nên chuyển đồng hồ về thang đo V và đo kiểm tra nếu đồng hồ báo OV thi bạn yên tâm để tiến hành đo điện trở.

Bước 2Xác định thang đo phù hợp

Trước hết bạn cần phải xem hệ thống điện mà chúng ta chuẩn bị đo đang ở bao nhiêu Vol? Từ đó mới có thể chọn được đồng hồ đo điện trở cách điện nào phù hợp. Chúng ta sẽ theo nguyên tắc 1/2, tức là lưới điện bao nhiêu thì ta sử dụng thang đo gấp đôi.

Bước 3: Thiết lập vị trí các bộ phận máy đo

Kẹp dây que vào vỏ thiết bị cần đo (dây đo màu đen) và vỏ thiết bị ở đây như vỏ máy biến áp, vỏ motor, vỏ tủ điện… còn dây đo màu đỏ còn lại thì để chạm vào nơi cần đo điện trở cách điện.

Bước 4: Tiến hành đo

Bắt đầu tiến hành nhấn nút đo để đồng hồ phóng ra một lượng điện áp DC như mình đã chọn và việc duy nhất chúng ta làm là đọc thông số hiển thị trên màn hình là xong .

Lưu ý: Các kết quả đo được sẽ thay đổi theo thời gian do tác dụng của điện dung, do đó cần có nhiều kết quả để tổng hợp hơn nhằm đánh giá đúng chất lượng của dung môi.

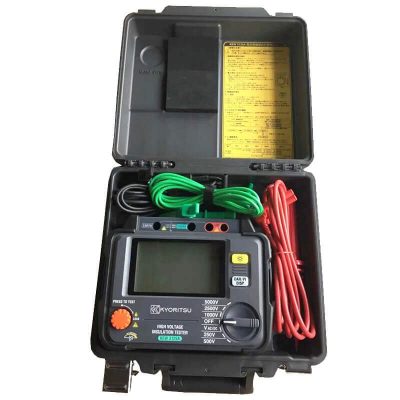

Đồng hồ Megomet là gì?

ĐỒNG HỒ ĐO CÁCH ĐIỆN MEGOMET
ĐỒNG HỒ ĐO CÁCH ĐIỆN MEGOMET

Đồng hồ Megomet được ứng dụng khá phổ biến trên thị trường hiện nay với mức điện áp đầu ra thông dụng là 500V hoặc 1000V. Nó được sử dụng với mục đích là kiểm tra nguồn điện đã an toàn hay chưa. Nói một cách cụ thể khác thì máy đo điện trở được dùng để thử nghiệm đo điện chuyên dùng, thông qua việc đo và kiểm tra điện trở có thể xác thực về tính ổn định của dòng điện.

Ngoài ra, thiết bị đo này còn được dùng để kiểm tra độ an toàn của vật liệu và thiết bị điện. Nó được ứng dụng rộng rãi trong ngành như điện, sản xuất hay xây dựng…

Đồng hồ đo điện trở cách điện còn được sử dụng trong nhiều ngành khác như đánh giá, kiểm soát chất lượng điện, thi công cài đặt, nghiệm thu và kiểm tra đánh giá, kiểm nghiệm các sản phẩm… Với nhiều sự đa năng đó, đây là thiết bị đo điện đáng để cân nhắc sử dụng bên cạnh ampe kìm hay đồng hồ vạn năng.

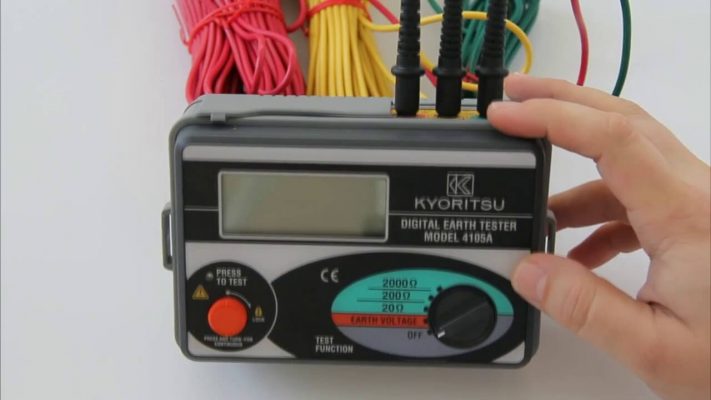

Nguyên lý hoạt động của đồng hồ đo Megomet

NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỒNG HỒ MEGOMET
NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỒNG HỒ MEGOMET

Đồng hồ đo Megomet được sử dụng cơ cấu Lôgômét từ điện, máy sử dụng hai khung dây, và một khung dây tạo mômen quay, một khung dây tạo mômen phản kháng, góc quay α của cơ cấu đo tỷ lệ với tỉ số của hai dòng điện chạy trong hai khung dây đó.

Thiết bị đo có cấu tạo khá nhỏ gọn, tiện dụng trong việc di chuyển thiết bị và tăng khả năng cơ động cho người sử dụng. Máy sử dụng nguyên lí toán học và vật lí nên cho số đo chính xác, giúp ích nhiều trong công việc kiểm tra điện trở và sản xuất các cuộn cáp dây điện hay các thiết bị điện.

Điện trở cách điện động cơ được xác định bằng điện trở giữa các cuộn dây với vỏ của động cơ, điện trở này càng cao thì càng tốt, trị số từ vài Mega-ohm đến vài trăm. Muốn đo điện trở cách điện chúng ta phải nhờ đến những chiếc đồng hồ đo Megomet, những loại máy ngày nay có điện áp đầu ra thông dụng là 500V hoặc 1000v cần phải dùng đến điện áp cao để đo cách điện bởi vì điệp áp của các cuộn dây so với vỏ máy không nhỏ hơn 220v, nếu với điện áp 500v mà lớp cách điện bị đánh thủng thì không thể vận hành an toàn được.

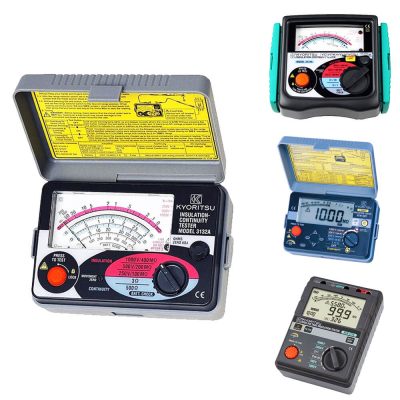

Đồng hồ Megomet tốt nhất hiện nay

ĐỒNG HỒ MEGOMET TỐT NHẤT HIỆN NAY
ĐỒNG HỒ MEGOMET TỐT NHẤT HIỆN NAY

Kyoritsu 3552 là thiết bị đo hiện đại có xuất xứ đến từ Nhật Bản. Nó có khả năng đo từ 100.0MΩ đến 40.00GMΩ với 6 thang đo. Ngoài ra, máy đo điện trở cách điện này có khả năng chịu được điện áp lên đến 1000V với độ chính xác khá cao từ ± 2% rdg ± 2dgt.

Đồng hồ đo điện trở cách điện Kyoritsu 3552 được thiết kế khá nhỏ gọn, chắc chắn sẽ giúp hạn chế các tác động mạnh khi va chạm. Điều đó giúp nâng cao tuổi thọ của máy và đồng thời giúp đồng hồ đo có thể sử dụng linh hoạt ở bất kỳ môi trường nào.

Đồng hồ đo cách điện Kyoritsu 3131A

Cũng là một sản phẩm nổi bật của Kyoritsu, đồng hồ đo điện trở cách điện Kyoritsu 3131A đảm bảo đem đến đầy đủ các chức năng cần thiết. Kyoritsu 3131A có khả năng đo được chính xác với dải đo lên đến 400MΩ ở 1000V và bên cạnh đó nó còn đi kèm với nhiều tính năng khác như đèn cảnh báo, bộ rung âm thanh chỉ báo trực tiếp và điều chỉnh giá trị zero… cùng nhiều tiện ích khác nữa.

Kyoritsu 3131A có thiết kế cũng nhỏ gọn, thích hợp sử dụng ở nhiều môi trường khác nhau và đặc biệt là kiểm tra các thiết bị gia đình, hỗ trợ quá trình thi công, đánh giá định kỳ, bảo dưỡng sửa chữa…

Đồng hồ đo điện trở cách điện Hioki IR4056-21

Hioki IR4056 là máy kiểm tra điện trở cách điện kỹ thuật số 5 dải, từ 50V đến 1000V với các chức năng và tính năng hiệu quả giúp làm rút ngắn thời gian làm những việc liên quan đến thử nghiệm cách điện tại hiện trường. Với việc trang bị màn hình LCD phát sáng sẽ giúp công việc của bạn trở nên đơn giản và dễ dàng hơn.

Đồng hồ đo được thiết kế khỏe khoắn, mạnh mẽ và có thể chịu được độ cao đến 1m giúp nâng cao tuổi thọ và tiết kiệm pin đáng kể.

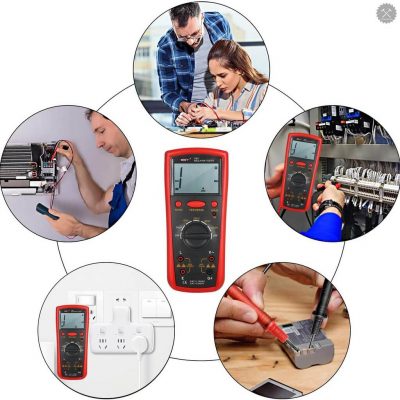

Vai trò của đồng hồ đo cách điện

VAI TRÒ CỦA ĐỒNG HỒ ĐO CÁCH ĐIỆN
VAI TRÒ CỦA ĐỒNG HỒ ĐO CÁCH ĐIỆN

Theo thống kê hiện nay có đến 80% các việc thử nghiệm và bảo trì các thiết bị điện, điện tử liên quan đến việc đánh giá khả năng toàn vẹn của cách điện. Mặt khác khả năng cách điện của vật liệu hay thiết bị cách điện đều phụ thuộc vào nhiều yếu tố: các yếu tố như môi trường (nhiệt độ, độ ẩm, mưa, nắng..), các yếu tố về thông số làm việc của thiết bị như (điện áp, dòng điện, thời gian làm việc…)…Đồng thời khả năng cách điện cũng suy giảm theo tuổi của thiết bị. Cùng với đó thì việc xác định và đánh giá tính cách điện của thiết bị phải thực hiện trong nhiều giai đoạn như: khi sản xuất, khi sửa chữa và bảo trì hay kiểm tra định kỳ..Vì vậy việc đo đạc và đánh giá điện trở cách điện cần phải nhanh chóng, chính xác. Điều này được thực hiện nhờ vào các đồng hồ đo điện trở cách điện. Như vậy vai trò của đồng hồ đo cách điện rất là quan trọng.

Đồng hồ đo cách điện là thiết bị đo không thể thiếu đối với nhiều ngành nghề như ngành điện và sản xuất. Chức năng chính của loại thiết bị đo này là dò được dòng điện và điện trở nhằm đảm bảo hệ thống điện đã được cách điện đủ an toàn hay chưa, rồi từ đó đưa ra được phương pháp giải quyết kịp thời. Như vậy là chúng tôi đã hướng dẫn xong cách đo điện trở cách điện rồi. Nếu các bạn muốn mua đồng hồ đo cách điện thì hãy gọi đến số hotline để được chúng tôi tư vấn miễn phí khi chọn mua những sản phẩm, công cụ đo và kiểm tra điện chính hãng nhé!
