Tìm hiểu về cách đọc thước panme

Trong cuộc sống hiện đại ngày nay, các ngành công nghiệp cơ khí ngày càng phát triển và được chú trọng. Đặc biệt là các ngành cơ khí chế tạo nhựa, nhôm, gỗ, kính, thủy tinh…. chiếm tỷ trọng ngày càng cao trong tỷ phần các ngành công nghiệp trên toàn quốc. Trong đó, một trong những dụng cụ đắc lực và tinh vi dùng để hỗ trợ công việc của các kỹ sư, thợ cơ khí chuyên nghiệp là thước đo panme.

Thước đo panme là một loại dụng cụ chuyên dùng để đo lường. Vì mức độ tương đối chính xác của nó mà dụng cụ này được rất nhiều các nhà cơ khí, kỹ sư ưa thích và chuyên dùng để đo chính xác độ dày của khối, đường kính bên ngoài và bên trong của trục và độ sâu của khe của các ngành cơ khí chế tạo nhựa, nhôm, gỗ, kính, thủy tinh….

Tuy nhiên, khi kết thúc quá trình đo lường thì kết quả sẽ không hiển thị sẵn trên màn hình LCD mà người dùng cần phải biết đọc các chỉ số trên vạch chia. Chính vì vậy, một số người đã gặp nhiều khó khăn, thắc mắc trong việc sử dụng thước đo panme để đo lường và cách đọc thước panme làm sao cho chính xác các trị số trên thước đo.

Qua bài viết này, Metrotech hi vọng sẽ cung cấp được cho quý khách hàng những thông tin cơ bản và dễ hiểu nhất về thước đo panme và cách đọc thước panme nhằm giúp quý khách trang bị những kiến thức cần thiết để có thể sử dụng sản phẩm này!

TÌM HIỂU CHUNG VỀ THƯỚC ĐO PANME

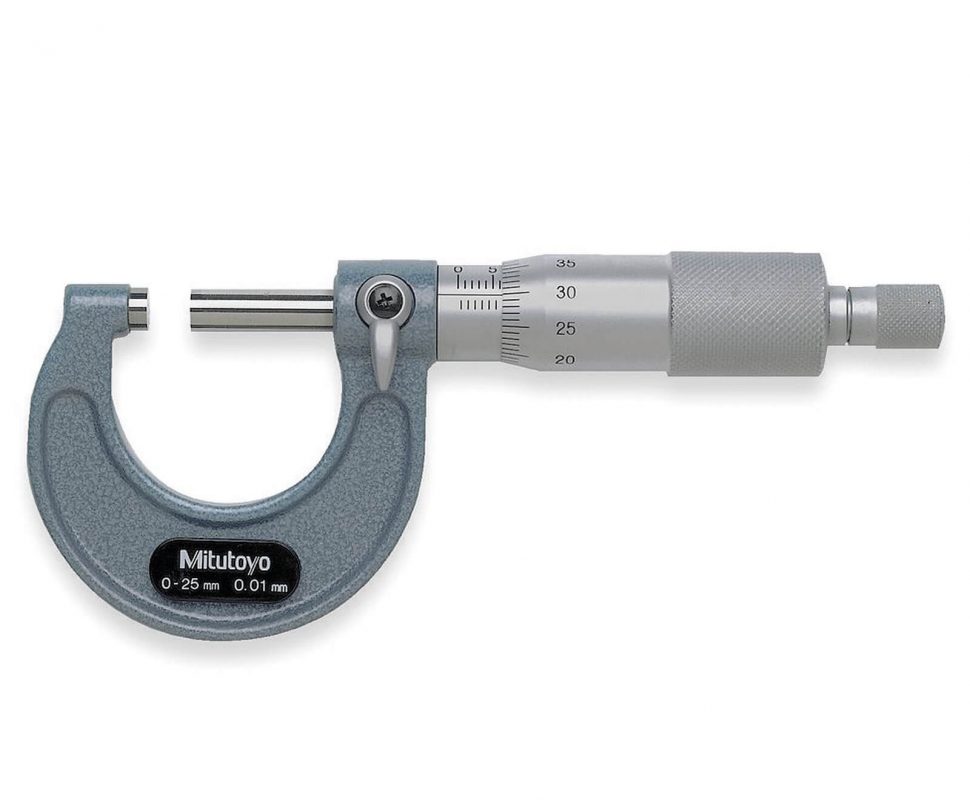

Thước đo panme
Thước đo panme

Thước đo panme là gì?

Trước hết, chúng ta cùng đi tìm hiểu về khái niệm cơ bản của thước đo panme.

Panme là một loại công cụ có độ chính xác cao, có chức năng là đo các khoảng cách rất nhỏ. Mức độ chính xác của thiết bị này thường đến 1/1.000 milimet hoặc 1/1.000.000 mét.

Panme được nhiều người nhận định rằng nó sở hữu lợi thế hơn các loại dụng cụ đo lường khác như thước cặp.

Đặc điểm của thước panme

Đặc điểm của thước panme

Đặc điểm của thước panme
Đặc điểm của thước panme
  • Phạm vi đo hẹp: nằm trong khoảng 25 milimet
  • Độ chính xác đến 0,0005mm – một con số gần như tuyệt đối. Có tính ứng dụng cao trong các ngành công nghiệp nặng cần sự chính xác từng li từng tí như đo thông số kỹ thuật của máy móc, thiết bị, nhôm, kính
  • Sở hữu nhiều giới hạn thước đo như: 0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm…
  • Đơn vị đo lường: thường là milimet hoặc inch
  • Loại thước đo panme phổ thông nhất là thước Mitutoyo
  • Sở hữu nhiều cấp độ chính xác và độ phân giải khác nhau. Trên thị trường hiện nay đã có thước sở hữu độ phân giải lên đến 4 số lẻ (0,0001 mm)

Phân loại thước đo panme:

  • Nếu phân loại theo kiểu đo: Panme đo đường kính trong, Panme đo đường kính ngoài và Panme đo sâu
  • Nếu phân loại theo cách đọc giá trị đo: Panme điện tử và Panme cơ khí

Cấu tạo của thước đo panme

  • Giới hạn thước đo là:  0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm…
  • Đơn vị đo lường: thường là milimet
  • Khoảng cách mỗi vạch trên thân thước chính là 1mm; hai bên vạch chuẩn xen kẽ nhau có khoảng cách là 0.5mm.
  • Độ chính xác lên đến 0,0005mm

Cấu tạo thước đo panme cụ thể xem trong hình dưới đây:

Cấu tạo thước đo panme
Cấu tạo thước đo panme

Thông số kỹ thuật của thước đo panme

Số thứ tựPhạm vi đo (mm)Độ chia (mm)Độ chính xác (μm)
10 – 25 0.001 ± 1
225 – 300.001 ± 1
350 – 75 0.001 ± 1
475 – 100 0.001 ± 2
50 – 25 0.001 ± 1
625 – 50 0.001 ± 1
750 – 75 0.001 ± 1
875 – 100 0.001 ± 2
90 – 25 / 0 – 1”0.001 / 0.00005”± 1
1025 – 50 / 1 – 2”0.001 / 0.00005”± 1
1150 – 75 / 2 – 3”0.001 / 0.00005”± 1
1275 – 100 / 3 – 4”0.001 / 0.00005”± 2
130 – 25 0.001 ± 2
140 – 25 / 0 – 1”0.001 / 0.00005”± 2

Công dụng chính của thước đo panme

  • Đo kích thước ngoài, kích thước trong, chiều sâu của piton, kích thước trục khuỷu, phanh đĩa, xi-lanh và độ sâu lỗ khoan….
  • Đo những đối tượng có kích thước rất nhỏ nhưng lại cung cấp mức độ chính xác cao, gần như tuyệt đối. Nguyên nhân là nhờ vào thiết kế trên thân thước đo và các chi tiết trên thước cùng nằm trên một đường thẳng, đồng thời chuyển động quay của thước đo panme làm cho nó tịnh tiến, ít có khả năng sai số (đây là một ưu điểm vượt trội hơn thước cặp)
  • Trong quá trình đo thì đối tượng được đo không bị tác dụng lực như thước cặp

ƯU ĐIỂM – NHƯỢC ĐIỂM CỦA THƯỚC ĐO PANME

Ưu điểm của thước đo panme

  • Cho độ chính xác cao hơn thước cặp, gần như tuyệt đối (khoảng 0,0005mm), độ sai số rất nhỏ
  • Khả năng đo được kích thước lên đến 1/100 milimet thậm chí 1/1000 milimet (tùy vào loại thước đo panme đang sử dụng)
  • Phạm vi đo hẹp nhưng dễ dàng sử dụng nếu đọc kỹ hướng dẫn
  • Có tính chuyên môn cao vì sở hữu ba loại thước đo: Panme đo đường kính trong, Panme đo đường kính ngoài và Panme đo sâu
  • Sở hữu nhiều cấp độ chính xác và độ phân giải khác nhau (độ phân giải lên đến 4 số lẻ là 0,.0001 milimet)

Nhược điểm của thước đo panme

  • Tính vạn năng kém: Phải chế tạo ra làm ba loại thước đo cụ thể như: Panme đo đường kính trong, Panme đo đường kính ngoài và Panme đo sâu
  • Phạm vi đo hẹp: nằm trong khoảng 25 milimet

HƯỚNG DẪN SỬ DỤNG THƯỚC PANME VÀ CÁCH ĐỌC THƯỚC PANME

Như đã chia sẻ ở phần trên, thước đo panme là công cụ đo lường rất tiện ích và được các kỹ sư lành nghề khuyên dùng, đồng thời nó cũng dễ dàng sử dụng và cho kết quả chính xác cao nhất trong tất cả các loại thước đo khác. Tuy nhiên, thước đo panme chỉ cho kết quả như mong muốn và thao tác đơn giản với những người đã biết cách đo thước panme và biết cách đọc thước panme sao cho đúng các trị số.

Để làm được điều này, Metrotech xin hướng dẫn khách hàng cụ thể, chi tiết các cách sử dụng thước panme đúng đắn và có hiệu quả nhất!

Các bước để đo khi dùng thước đo panme

Bước đầu tiên: Kiểm tra thước trước khi tiến hành đo

Các bộ phận chính của thước đo panme bao gồm: khung C, đe, thước chính, thước phụ. Như vậy, trước khi đo phải kiểm tra:

  • Bề mặt ngoài: Xem thước đo có bị mòn hay sứt mẻ không. Chú ý nếu đầu đo bị mòn (sứt mẻ) thì kết quả đo sẽ không chính xác
  • Các bộ phận và spin doll có chuyển động trơn tru hay không
  • Chú ý vệ sinh bề mặt đo nhằm hạn chế bụi bặm bám vào
  • Điểm 0: Chú ý nếu điểm 0 bị lệch thì dù có thực hiện các bước đo đúng chuẩn thì cũng không cho kết quả chính xác. Vì vậy điểm 0 là một điểm vô cùng quan trọng, có nó thì kết quả mang lại mới đúng đắn.

Ngoài ra, đối với điểm 0 còn phải lưu ý thêm:

  • Với thước đo panme từ 0-25mm: cho tiếp xúc trực tiếp 2 bề mặt đo
  • Với thước đo panme từ 25-50,…: dùng block gauge tương ứng

Lưu ý: Hướng dẫn cách điều chỉnh điểm 0 trong trường hợp bị lệch:

A. Nếu điểm 0 bị lệch trên

  • Sử dụng chốt khóa để cố định công cụ spin doll
  • Xoay giá trị bị lệch bằng dụng cụ xoay
  • Kiểm tra lại xem điểm 0 đã chuẩn chưa
  • Nếu điểm 0 vẫn bị lệch thì phải làm lại từ đầu

B. Nếu điểm 0 bị lệch dưới (Phương pháp tương tự như lệch trên)

  • Sử dụng chốt khóa để cố định công cụ spin doll
  • Xoay giá trị bị lệch bằng dụng cụ xoay
  • Kiểm tra lại xem điểm 0 đã chuẩn chưa
  • Nếu điểm 0 vẫn bị lệch thì phải làm lại từ đầu

Bước thứ hai: Tiến hành đo lường

  1. Kiểm tra một lần nữa để đảm bảo độ chính xác của thước đo panme
  2. Nới lỏng vít kẹp đồng thời vặn nút vặn để đầu đo di động theo kích thước lớn hơn kích thước của đối tượng cần đo
  3. Áp đầu đo cố định vào mặt chuẩn đối tượng cần đo
  4. Vặn nút vặn để đầu đo động di chuyển đến khi chạm vào bề mặt đối tượng cần đo (Chú ý thưc hiện sao cho đầu đo tiếp xúc vuông góc với kích thước cần đo. Trong trường hợp đo đường kính thì đầu đo phải nằm trên đường kính của đối tượng cần đo)
  5. Giữ cho đường tâm của hai mỏ đo trùng với kích thước đối tượng cần đo
  6. Nếu phải lấy thước đo ra khỏi vị trí cần đo thì ta vặn đai ốc hãm (hoặc cần hãm) để cố định đầu đo động trước khi lấy thước đo panme ra khỏi đối tượng cần đo
  7. Căn cứ vào mép thước động để đọc số “mm” và nửa “mm” của kích thước trên thước chính
  8. Căn cứ vào vạch chuẩn trên thước chính để đọc phần trăm “mm” trên thước phụ. Trong đó giá trị của mỗi vạch là 0.01 mm

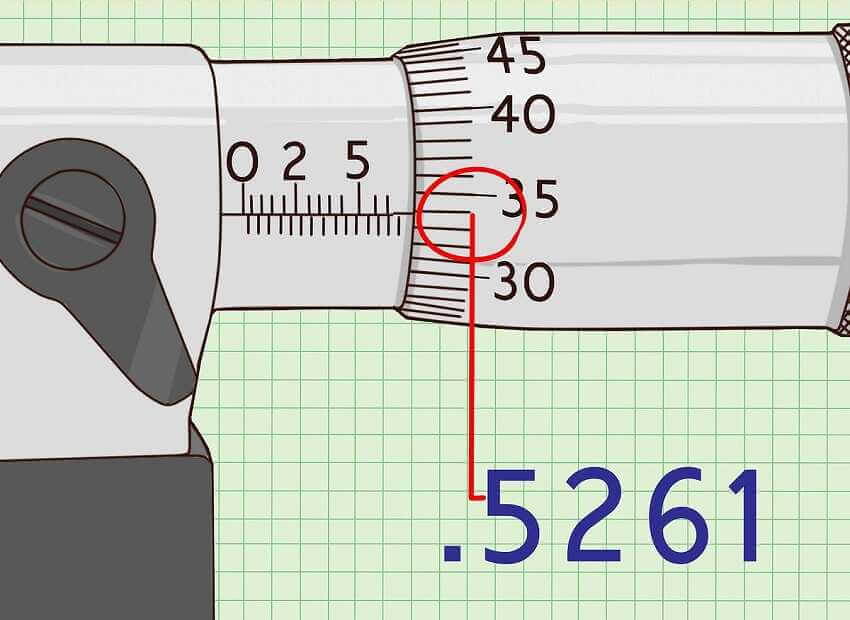

Cách đọc thước panme

Cách đọc thước panme
Cách đọc thước panme

Cách đọc panme thường không quá phức tạp. Để đọc được các trị số trên thước đo sau khi thực hiện đo lường, ta làm như sau (chi tiết cụ thể hơn đã được ghi ở ngay phần trên):

  • Kiểm tra một lần nữa để đảm bảo độ chính xác của thước đo panme trước khi đo
  • Trong lúc thực hiện đo thì tay trái cầm thước đo, tay phải nới lỏng vít kẹp đồng thời vặn nút vặn để đầu đo di động theo kích thước lớn hơn kích thước của đối tượng cần đo. Sau đó áp đầu đo cố định vào mặt chuẩn đối tượng cần đo
  • Giữ cho đường tâm của hai mỏ đo trùng với kích thước đối tượng cần đo
  • Nếu phải lấy thước đo ra khỏi vị trí cần đo thì ta vặn đai ốc hãm (hoặc cần hãm) để cố định đầu đo động trước khi lấy thước đo panme ra khỏi đối tượng cần đo
  • Trong quá trình đo kiểm tra xem điểm 0 của du xích nằm ở vị trí nào trên thước chính, sau đó đọc phần nguyên của kích thước trên thước chính
  • Kiểm tra xem vạch nào của du xích trùng với vạch của thước chính, sau đó đọc phần lẻ của kích thước theo vạch đó của du xích tại phần trùng nhau
  • Căn cứ vào mép thước động để đọc số “mm” và nửa “mm” của kích thước trên thước chính.
  • Căn cứ vào vạch chuẩn trên thước chính để đọc phần trăm “mm” trên thước phụ. Trong đó giá trị của mỗi vạch là 0.01 mm

CÁCH BẢO QUẢN THƯỚC ĐO PANME

  • Trong trường hợp vật đang quay thì không được sử dụng thước đo panme
  • Không tiến hành đo khi bề mặt các đối tượng cần đo bị thô, bẩn
  • Chú ý lau chùi sạch sẽ các đối tượng cần đo trước khi tiến hành đo
  • Không được trực tiếp vặn ống vặn thước phụ nhằm tránh việc mỏ đo ép vào vật đo
  • Trong quá trình đo hạn chế việc lấy thước đo ra khỏi vị trí đo để đọc kích thước
  • Chú ý giữ gìn mặt đo của thước đo  panme thật cẩn thận, tránh để gỉ sét, bụi cát, bụi đá mài mòn hoặc phôi kim loại mài mòn

MỘT SỐ LOẠI THƯỚC PANME PHỔ BIẾN VÀ GIÁ BÁN CỦA CHÚNG

Trên thị trường hiện nay, phổ biến nhất là ba loại thước cặp panme mà chúng tôi sẽ giới thiệu sau đây. Tuy nhiên, trước khi mua hàng thì khách hàng nên xác định dải đo cần thiết mà mình yêu cầu đã rồi mới tiến hành lựa chọn, đặt mua sản phẩm!

Thước đo panme đo ngoài điện tử với dải đo 0 – 25mm Mitutoyo 293-240-30

Thước Panme Mitutoyo 293- 240- 30
Thước Panme Mitutoyo 293- 240- 30

Mitutoyo 293-240-30 là loại thước đo được người tiêu dùng đề cao về mức độ chính xác của nó. Loại panme điện tử này mang lại rất nhiều tiện ích khác nhau như:

  • Sở hữu khả năng đo đường kính ngoài
  • Đo độ dày với dải đo tận 0-25 milimet / 0-1”
  • Chất liệu thước cứng cáp, không gỉ, chịu được xa đập tốt, khó bị hỏng, rơi vỡ, đảm bảo tuổi thọ dài lâu…
  • Là sự lựa chọn ưa thích của các thợ cơ khí chuyên nghiệp, lành nghề

Giá bán của Mitutoyo 293-240-30 chưa bao gồm thuế VAT trên thị trường là: 2.390.000 đồng

Thước đo panme đo ngoài cơ khí với dải đo 25 – 50mm Mitutoyo 103-38

Thước Panme Mitutoyo 103- 138
Thước Panme Mitutoyo 103- 138

Mitutoyo 103-138 là loại thước đo cung cấp những tiện ích sau:

  • Thiết kế thước nhỏ gọn, dễ sử dụng
  • Khoảng đo nằm trong khoảng 25mm – 50mm
  • Độ chia rất nhỏ chỉ 0.01mm, giúp cho kết quả đo được đạt độ chính xác cao
  • Sai số nhỏ (±2 µm) giúp công việc đo đạc và tính toán của người sử dụng trở nên thuận tiện nhất có thể
  • Chất liệu làm bằng thép, cứng cáp, không gỉ, chịu được xa đập tốt, khó bị hỏng, rơi vỡ, đảm bảo tuổi thọ dài lâu…

Giá bán của Mitutoyo 103-138 chưa bao gồm thuế VAT trên thị trường là: 860.000 đồng

Thước đo panme đo ngoài cơ khí với dải đo 50-75mm Mitutoyo 103-139-10

Thước Panme Mitutoyo 103- 139- 10
Thước Panme Mitutoyo 103- 139- 10

Mitutoyo 103-139-10 là loại thước đo sở hữu những ưu điểm cụ thể sau:

  • Thiết kế thước nhỏ gọn, dễ sử dụng, dễ di chuyển
  • Khoảng đo nằm trong khoảng 50mm – 75mm
  • Độ chia rất nhỏ chỉ 0.01mm, giúp cho kết quả đo được đạt độ chính xác cao
  • Mức độ sai số rất nhỏ (±2 µm) giúp công việc đo đạc và tính toán của người sử dụng trở nên thuận tiện nhất có thể
  • Sản phẩm được sử dụng nhiều để đo thông số kỹ thuật, chiều dày, đường kính ngoài của các vật liệu như kim loại, gỗ, nhựa, các vật liệu có kích thước nhỏ cần độ chính xác tuyệt đối…
  • Sản xuất trên dây chuyền hiện đại, đảm bảo độ chắc chắn, cứng cáp, không gỉ, chịu được xa đập tốt, khó bị hỏng, rơi vỡ, đảm bảo tuổi thọ dài lâu…

Giá bán của Mitutoyo 103-139-10 chưa bao gồm thuế VAT trên thị trường là: 1.060.000 đồng

Thước đo panme đo ngoài cơ khí với dải đo 0-25mm Insize 3203-25A

Thước Panme Insize 3203- 25A

Insize 3203-25A là loại thước cặp được sản xuất từ thương hiệu Insize, nổi tiếng với những ưu điểm sau:

  • Thiết kế thước nhỏ gọn, dễ sử dụng, dễ di chuyển, mang đến nhiều tiện lợi cho người dùng
  • Khoảng đo nằm trong khoảng 0 – 25mm
  • Độ chia rất nhỏ chỉ 0.01mm, giúp cho kết quả đo được đạt độ chính xác cao
  • Mức độ sai số rất nhỏ (±2 µm) giúp công việc đo đạc và tính toán của người sử dụng trở nên thuận tiện nhất có thể
  • Sản phẩm được sử dụng để đo đường kính ngoài chi tiết và bề dày của các tấm kim loại.

Giá bán của Insize 3203-25A chưa bao gồm thuế VAT trên thị trường là: 410.000 đồng
